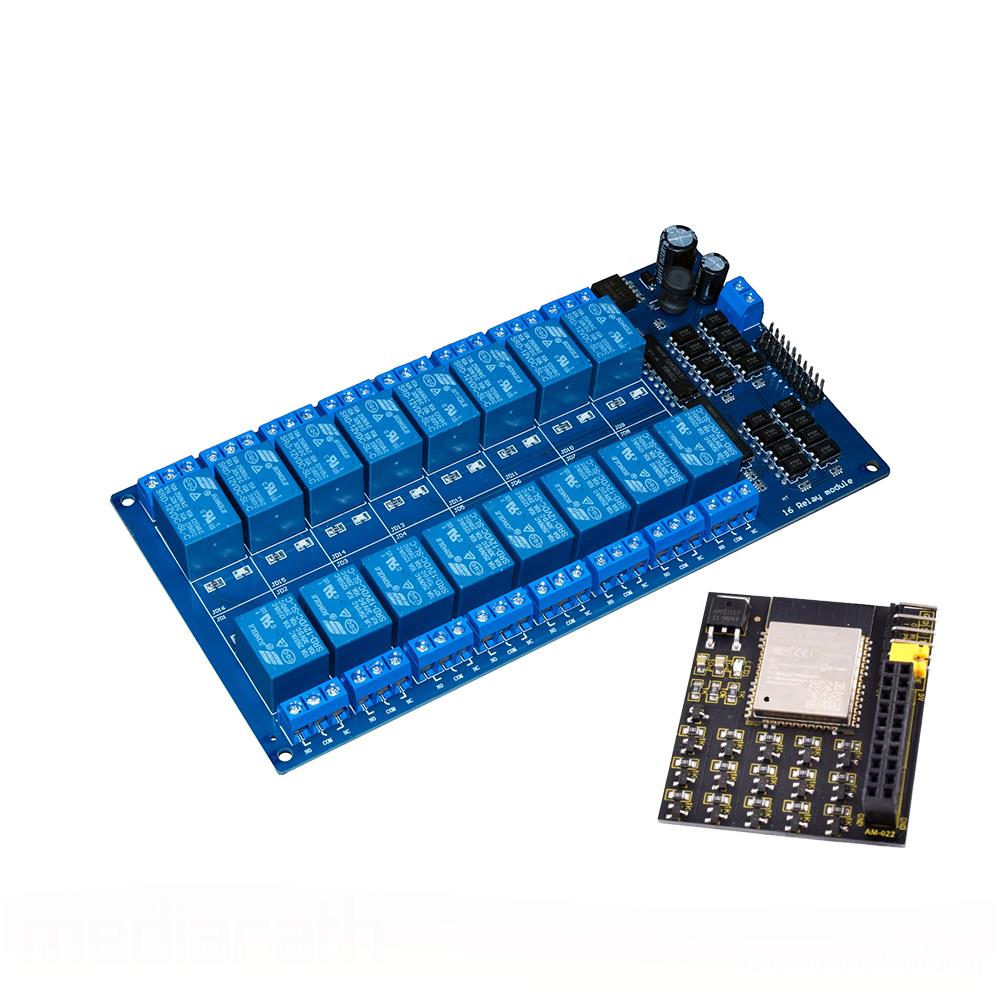

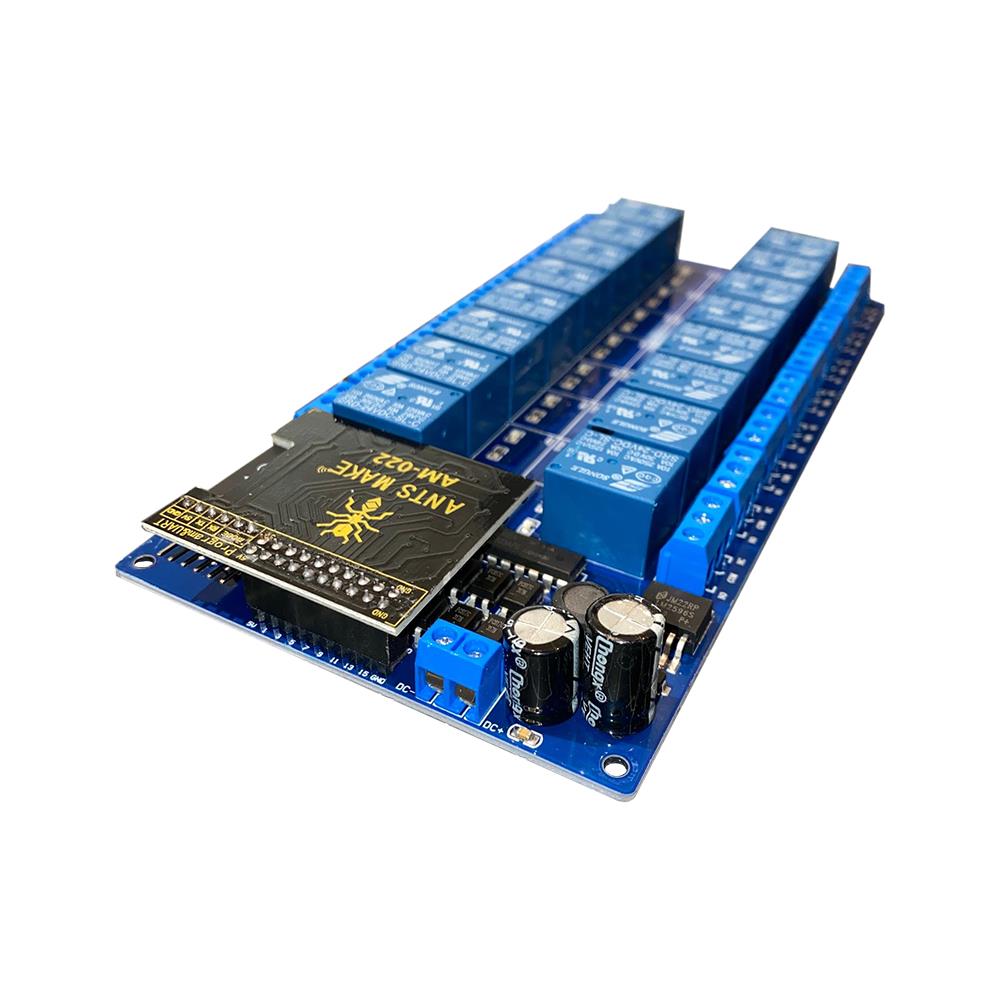

16 Kanal Relais WiFi ESP32 DC 5V 12V 24V Interface LM2576 DIY Tasmota 14

Artikelbeschreibung:

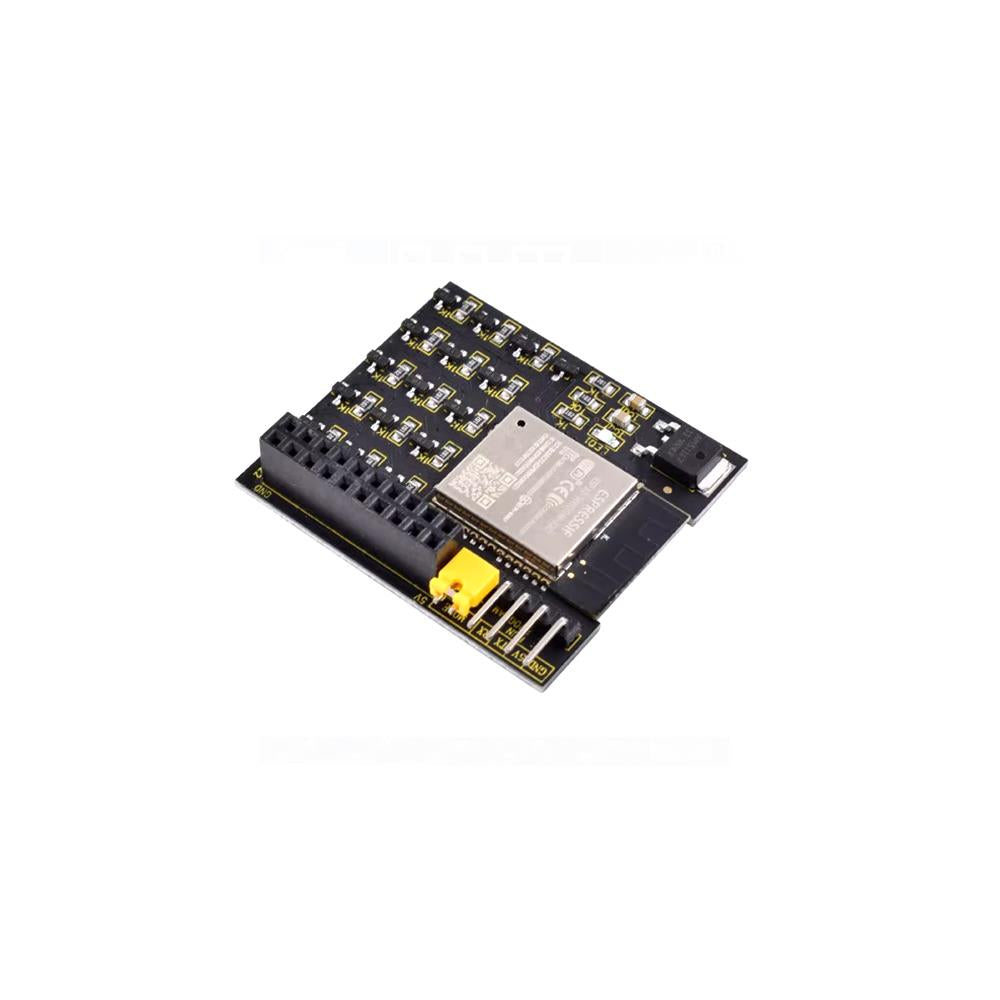

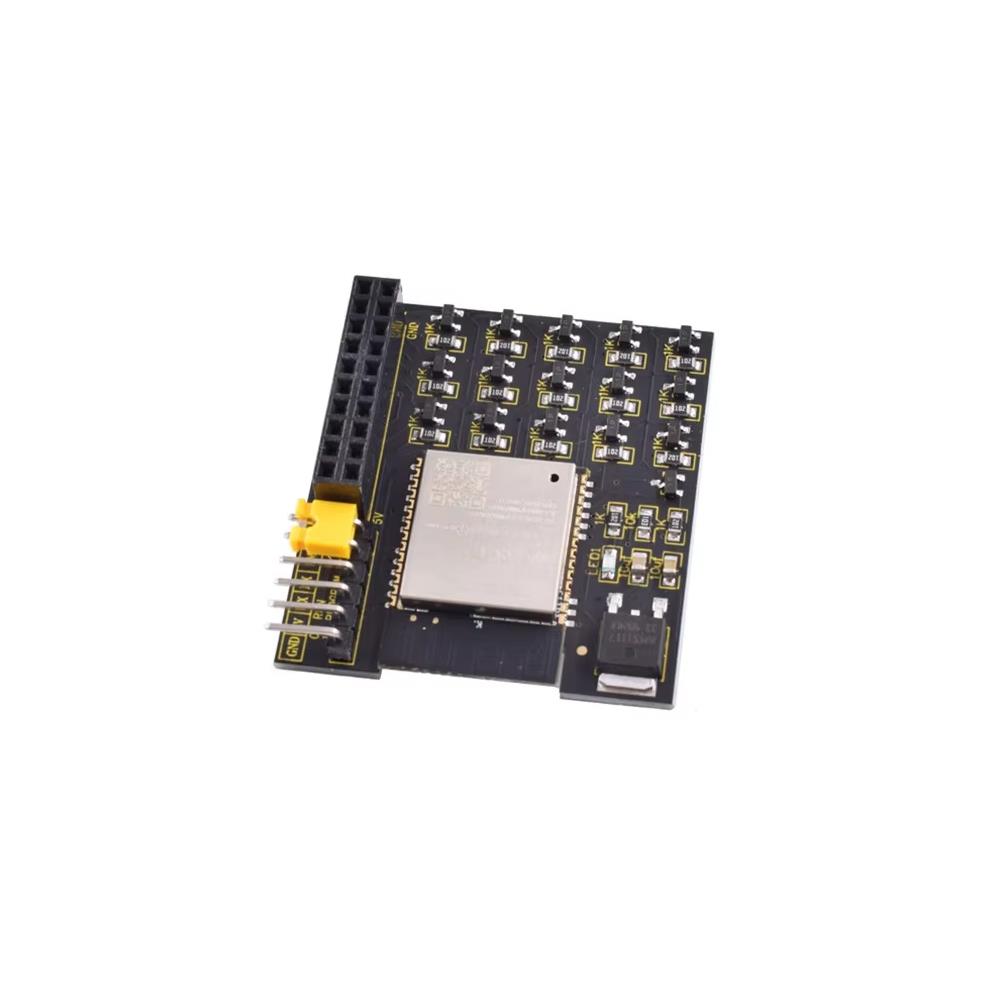

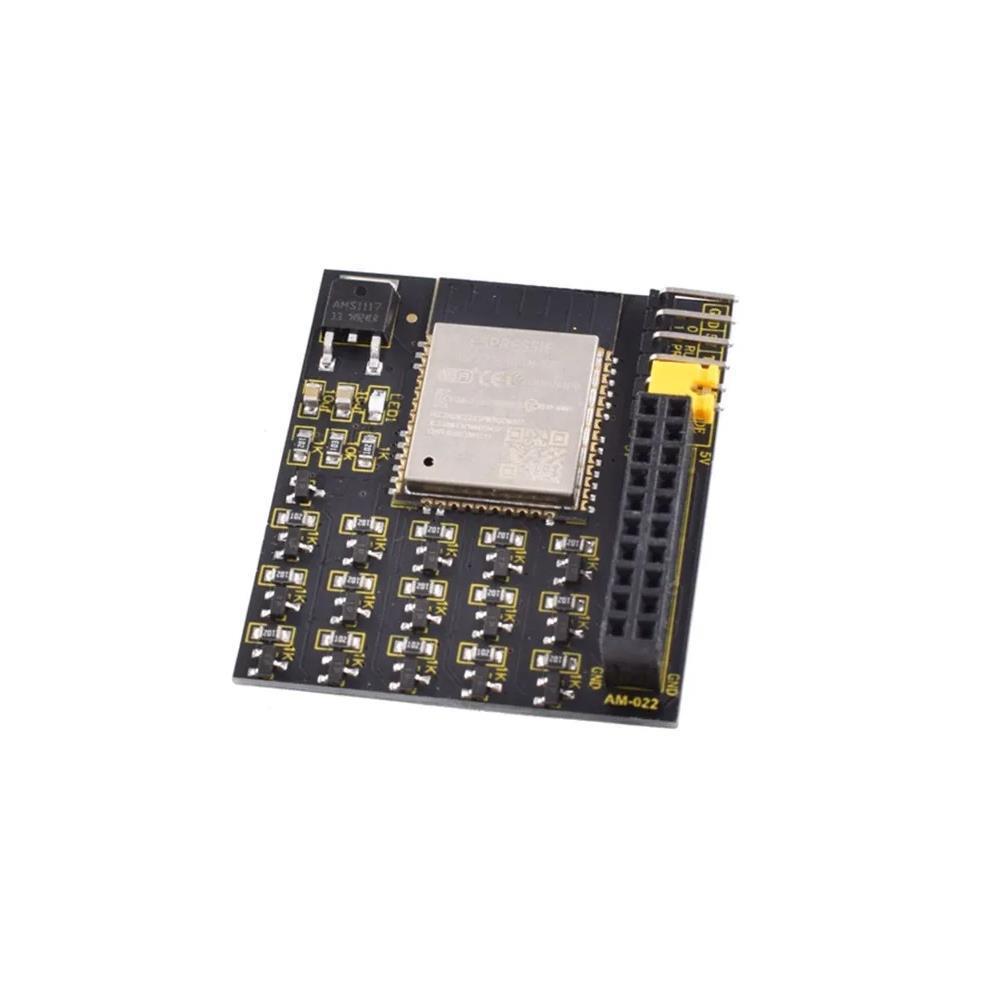

ESP32 WiFi 16CH Modul

Bereits mit der aktuellsten Tasmota Firmware geflasht.

Es handelt sich um ein 16-Bit-Relais-Treibermodul, mit dem Mobiltelefone, Computer und Fernsteuerungen realisiert werden können.

Unterstützt einen Programmiermodus um auch eigene Programme zu installieren.

Artikelbeschreibung:

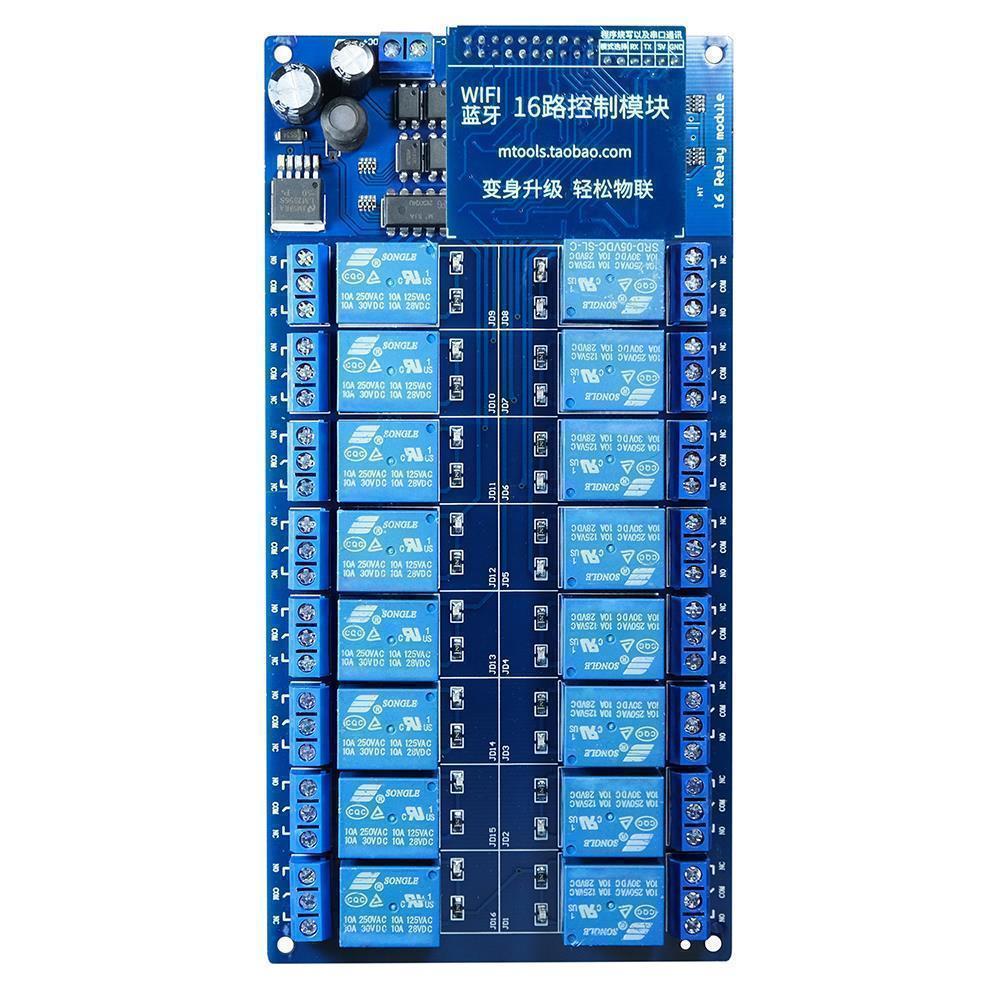

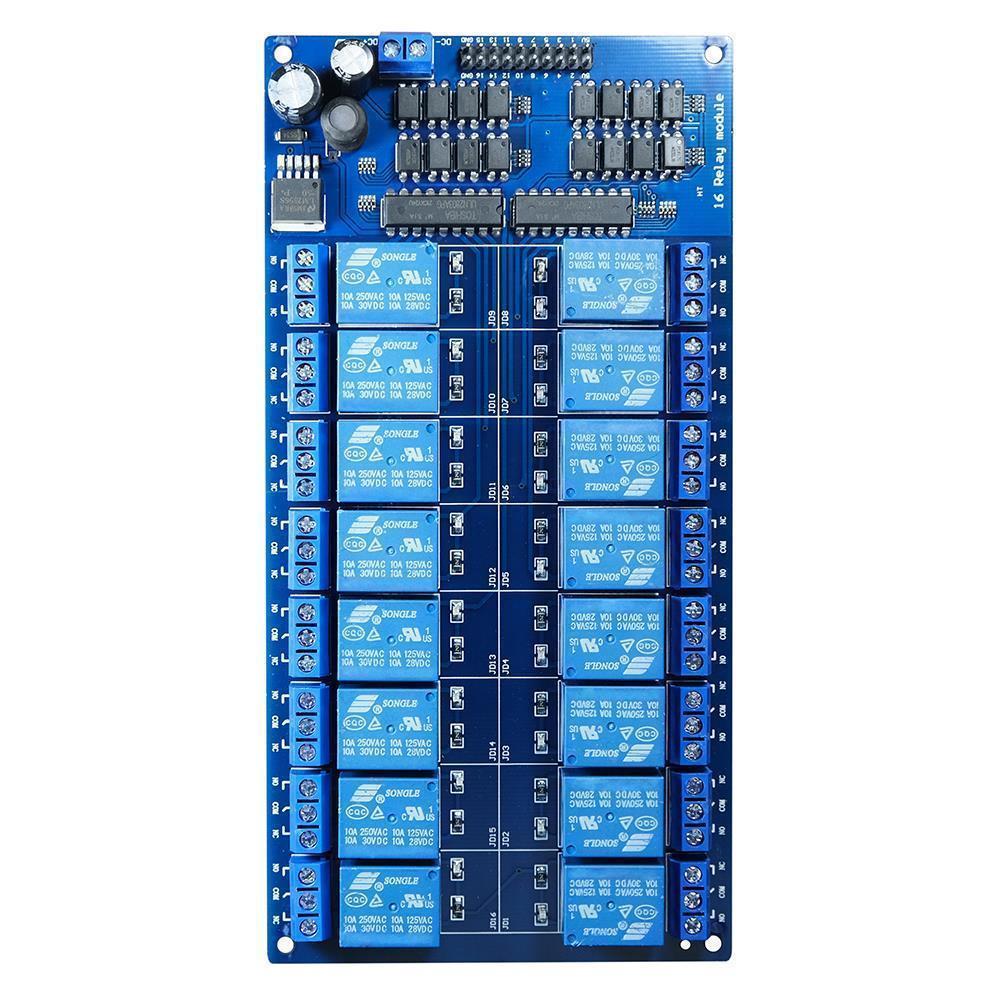

16 Kanal Relais DC 5V / 12V / 24V

Es handelt sich um eine 16-Kanal-Relaisschnittstellenkarte, die direkt von einer breiten Palette von Mikrocontrollern wie Arduino (8051, AVR, PIC, PLC, DSP, ARM, MSP430, TTL-Logik) gesteuert werden kann.

Das Relais ist in der Lage, verschiedene Geräte und andere Ausrüstungen mit einem hohen Energiebedarf zu steuern.

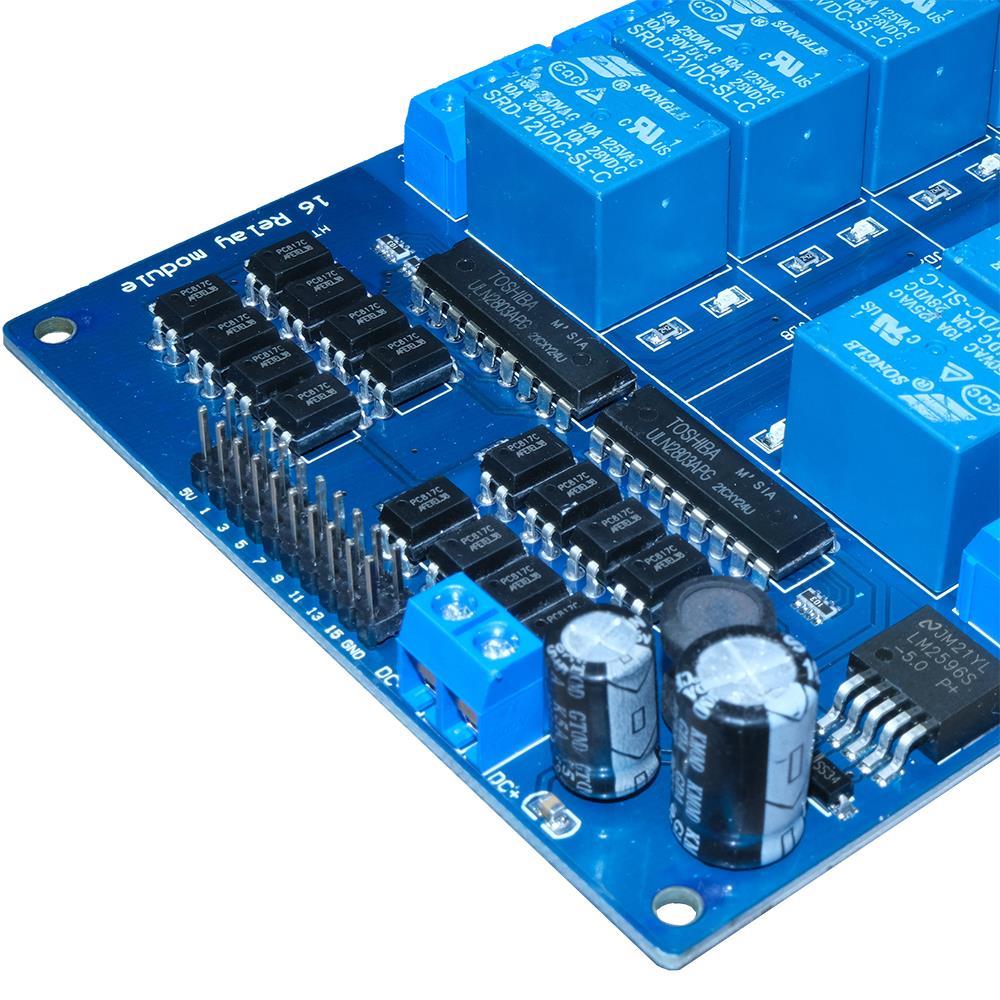

Verwendet zwei 8-Kanal ULN2803APG Darlington-Array-Chips zur Steuerung des Relaismoduls.

Der maximale Schaltwert des Relaisausgangs beträgt AC250V 10A und DC30V 10A.

Optokoppler mit Industrieisolierung. Starke Anti-Interferenz-Fähigkeit. Der Auslösestrom beträgt nur 3mA.

Die Anzeigeleuchten für den Betriebszustand dienen der sicheren Verwendung.

Weit verbreitet für alle MCU-Steuerungen, Industriebereiche, PLC-Steuerungen, Smart Home-Steuerungen.

4 Befestigungslöcher für eine einfache Montage.

Hinweise:

Die Relais 6,7,10 und 14 werden immer EIN und AUS geschaltet, wenn die Platine mit Strom versorgt wird, was einen kurzen Ein/Aus-Impuls am Relais verursacht, wenn Tasmota es lädt und wieder ausschaltet. Wenn der letzte Zustand EIN war, dann bleibt es natürlich auch EIN.

Alle 16 Kanäle könnten über folgende Schnittstellen gesteuert werden: Seriell, WebGUI, MQTT, HTTP. Eine Alexa oder Appsteuerung über die veralteten FriendlyNames, beschränkt sich allerdings nur auf die ersten 8 Kanäle.

Technische Daten ESP32 Modul:

Modell: ESP 32 16-Bit-Relais-Treiber-Modul

Eingangsspannung: DC 5V

Chipsatz: ESP32 Hauptsteuerchip

Arbeitstemperatur: -25 bis 80°C

Arbeitsfeuchtigkeit: 5% - 95%

Größe: 45.5 x 40.5 x 12.5 mm

Technische Daten Relais:

Modell: DC5V - DC12V - DC24V 16-fach Relais

Eingangsspannung je nach Modell: DC 5V / DC 12V / DC 24V

Größe: 176 mm x 90 mm x 17 mm

Gewicht: 240g

Das Board enthält 10A/250V AC 10A/30V DC-Relais

Standardschnittstelle für Steuermodule (16 IE Port, DC5V Out Plus, DC5V Out Ground)
