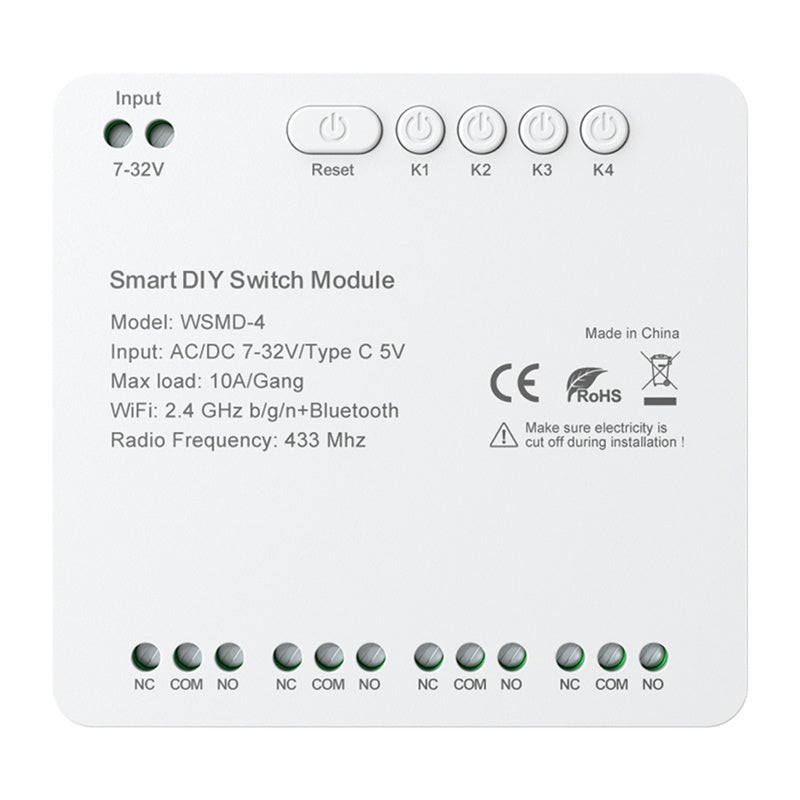

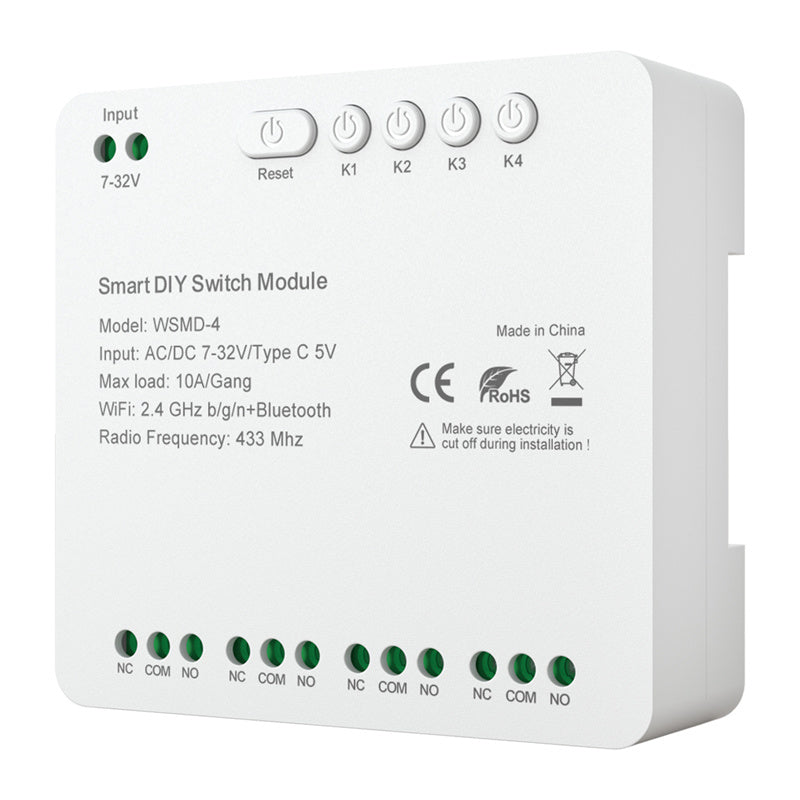

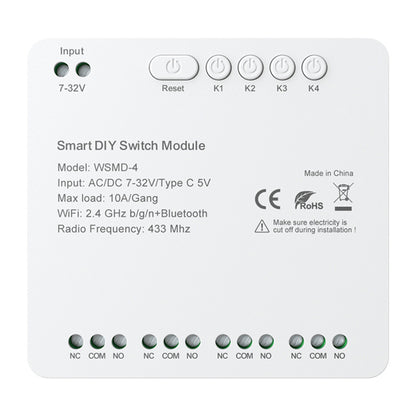

Avatto ZWSMMD-4 4 Kanal Zigbee Radio RF 433 Relais potentialfrei DC AC 7-32V

Artikelbeschreibung:

4 Kanal Zigbee & RF Smart Switch

Mit dem Avatto ZWSMMD-4-32V lassen sich 4 unabhängige Kanäle gleichzeitig steuern. Dadurch können bis zu 4 unterschiedliche Geräte separat ein- und ausgeschaltet werden.

Das 4-Kanal-ZigBee-Schaltmodul mit potentialfreiem Kontakt wurde speziell für die sichere Steuerung von Niederspannungsgeräten bis DC 32V entwickelt. Jeder Kanal unterstützt eine Last von bis zu 10 A und eignet sich ideal für Beleuchtung, Hausautomation, Tore, Steuerungen und viele weitere Anwendungen.

Mit dem zusätzlich integrierten RF-Funkmodul können die Kanäle auch bequem mit einer optional erhältlichen 433-MHz-Fernbedienung gesteuert werden.

Das Relais besitzt potentialfreie Ausgänge. Unabhängig von der Eingangsspannung liegt am Ausgang keine eigene Leistungsspannung an. Die Eingangsspannung dient ausschließlich zur Versorgung des PCB-Boards.

Ferngesteuertes Schalten: Licht, Lampen, PCs und Haushaltsgeräte bequem per Zigbee oder RF steuern.

Steuerung von Garagentoren & Türen: Ideal für Tore, Türen und weitere Niederspannungsanwendungen.

Motorsteuerung: Geeignet zur Steuerung von DC- und AC-Motoren für Vorwärts- und Rückwärtsfahrt.

Smart-Home-Integration: Flexible Automatisierungs- und DIY-Lösung für Smart-Home- und professionelle Installationen.

Kompatibilität & Integration (ZigBee / MQTT)

Zigbee2MQTT (MQTT):
Vollständig unterstützt. Alle relevanten Messwerte wie Leistung, Strom, Spannung und Energieverbrauch/-erzeugung werden zuverlässig übertragen und können direkt weiterverarbeitet werden.

ZHA (Home Assistant / ioBroker):
Grundsätzlich kompatibel, jedoch kann je nach Systemumgebung eine benutzerdefinierte Konfigurationsdatei (Custom Quirk) erforderlich sein. Ohne Anpassung können einzelne Werte eingeschränkt oder nicht korrekt dargestellt werden.

Drei Arbeitsmodi

1. Selbstverriegelnd: Jeder Kanal kann separat und gleichzeitig ein- und ausgeschaltet werden. Der Selbstverriegelungsmodus kann für viele Lampen verwendet werden.

2. Verriegelungs / Interlocking Modus : Schalte einen beliebigen Kanal ein, so werden die anderen Kanäle automatisch ausgeschaltet, und nur ein Kanal wird gleichzeitig eingeschaltet. Der Verriegelungsmodus kann für DC/AC-Motoren verwendet werden.

3. Tippmodus / Inching-Modus: Schalte einen Kanal ein, wird der Kanal automatisch nach 0,5 Sekunden geschlossen. Der Inching Modus kann für RF433 Fernbedienung/Garagentor verwendet werden

Durch das drücken der Modustaste kann der Modus geändert werden.

Technische Daten:

Hersteller: Avatto

Modell: ZWSMMD-4-32V

Typ: 4-Kanal ZigBee Smart Switch Modul mit potentialfreiem Kontakt

Eingang: AC/DC 7–32 V oder USB Typ-C 5 V

Maximale Last: 10 A pro Kanal

Protokoll: Zigbee 3.0

RF Typ: 433 MHz Funk

Kompatible Apps: Avatto, Smart Life

Größe: 80 × 76 × 29 mm

Gewicht: 108 g

Arbeitstemperatur: -20 °C bis 70 °C
