DS18B20 Wasserdichter Temperatur Sensor DIY Smart Home Sonoff Arduino Raspberry

Artikelbeschreibung DS18B20:

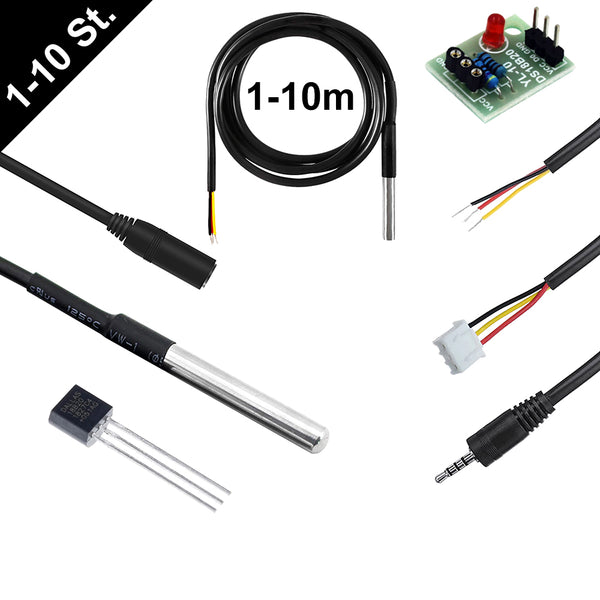

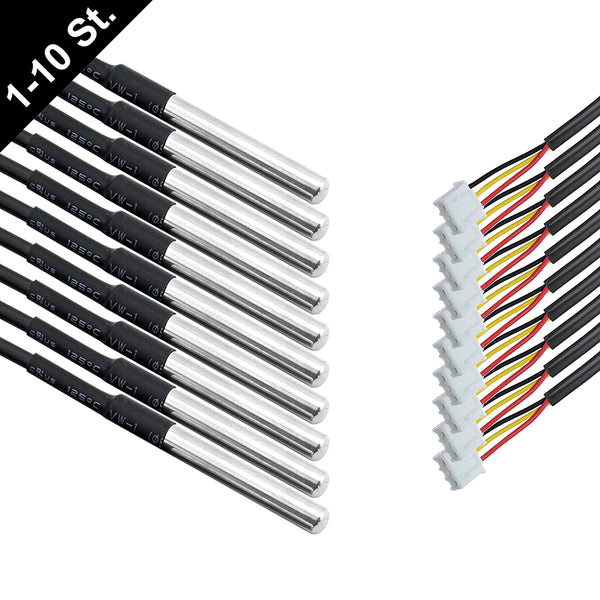

DS18B20 Temperatursensor in diversen Ausführungen

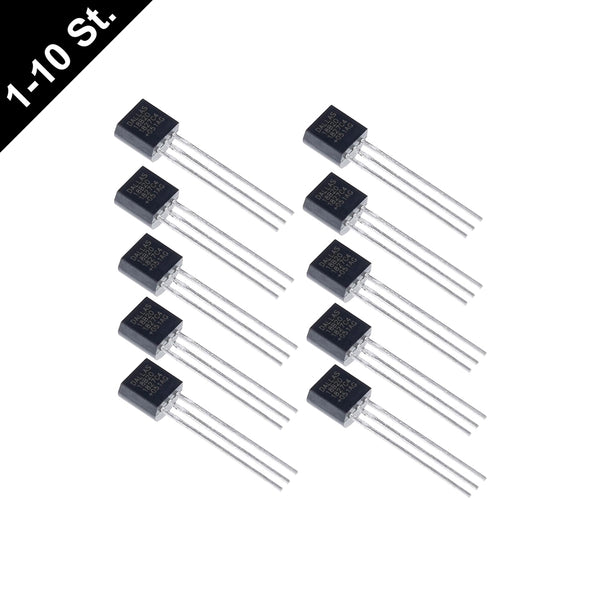

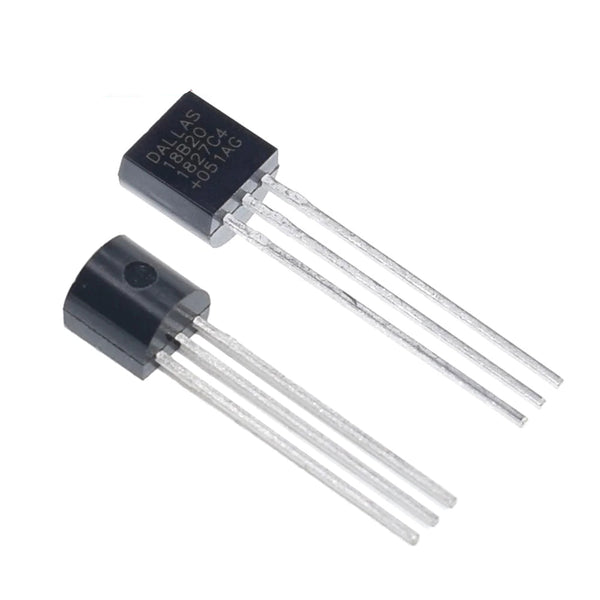

Verfügbar entweder als Sonde oder als einzelner Sensor.

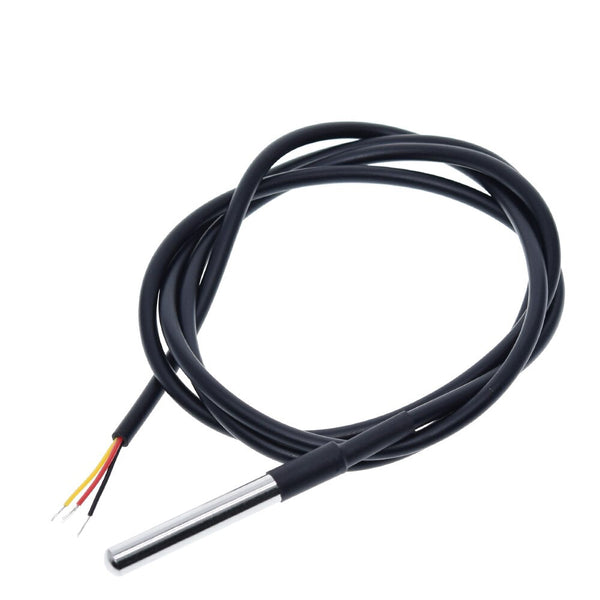

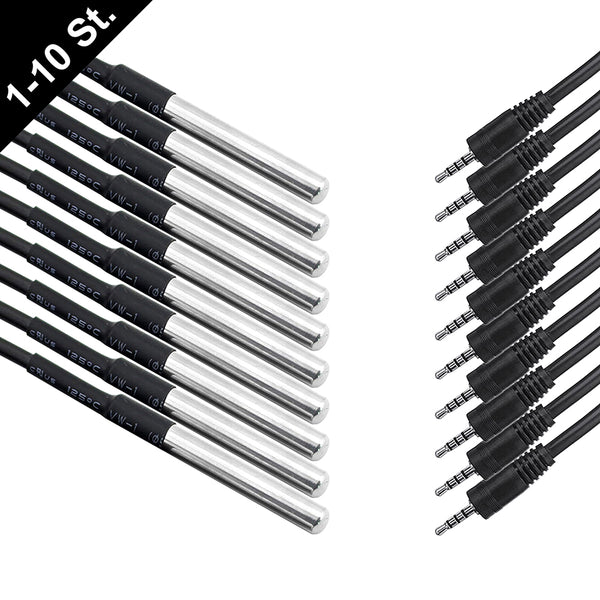

Die Sonde verwendet einen neuen DS18B20-Temperatursensorchip. Jeder Pin des Chips ist durch einen Schrumpfschlauch getrennt, um Kurzschlüsse zu verhindern. Diese Version ist wasserdicht und eigenet sich für jegleiche Innen-und Außeneinsätze.

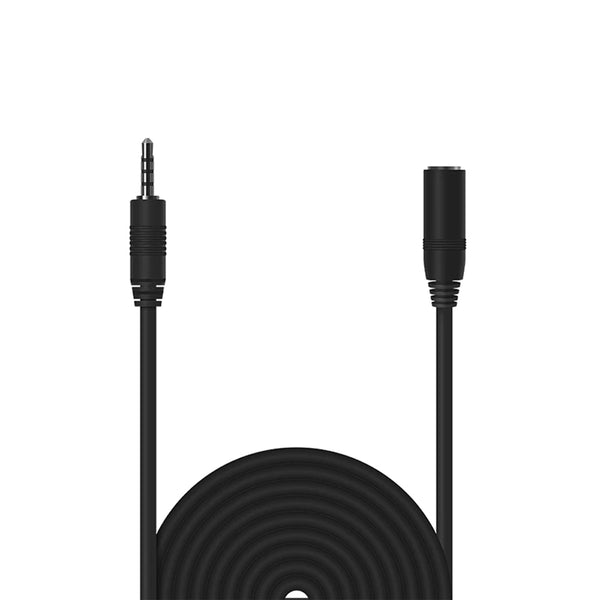

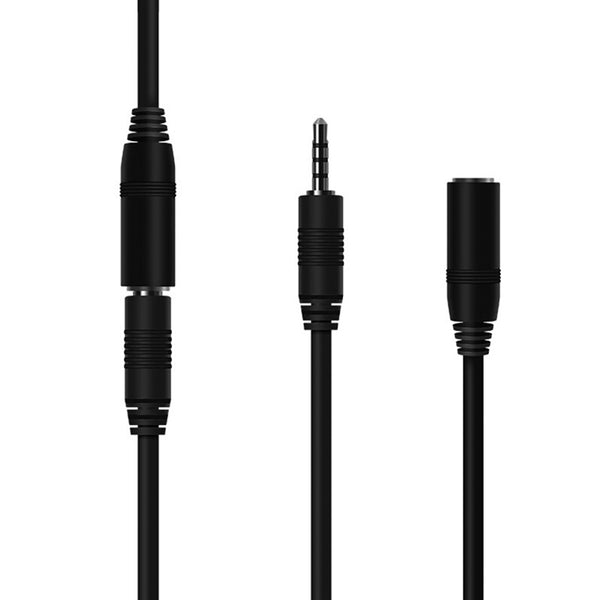

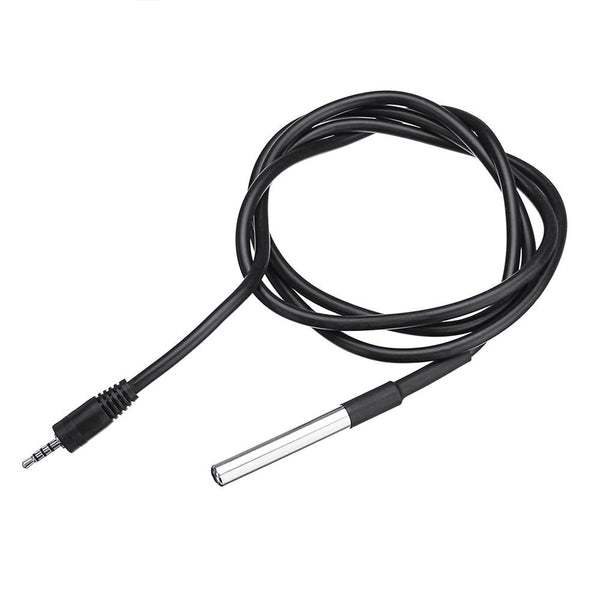

Passend für deine Arduino oder Raspberry Pi Projekte. Auch sehr gut geeignet für Sonoff Smart Switches. Unter anderem für Sonoff TH10 / TH16 mit 2,5mm Klinkenanschluss, oder z.B. Sonoff Basic über GPIO, Shelly und Shelly Plus Serie mit Temp Addon, uva.

Die Auflösung lässt sich von 9-12 Bits einstellen um die schnelligkeit oder genauigkeit zu optimieren. Breiter Temperaturbereich -55 °C - 125 °C

Hinweis:

Für den Betrieb an Raspberry Pi oder Arduino wird immer ein 4,7 kOhm Widerstand oder ein passender Adapter Shield benötigt.

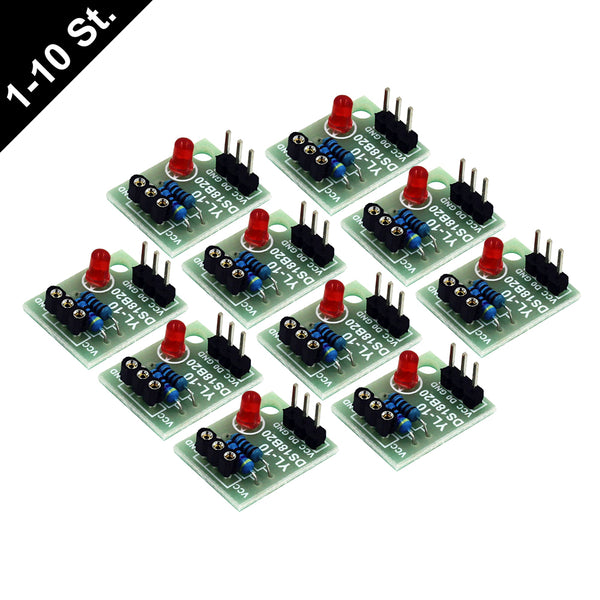

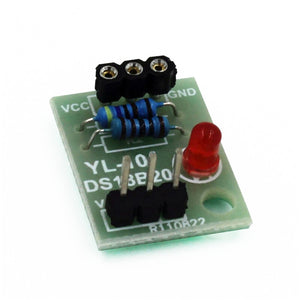

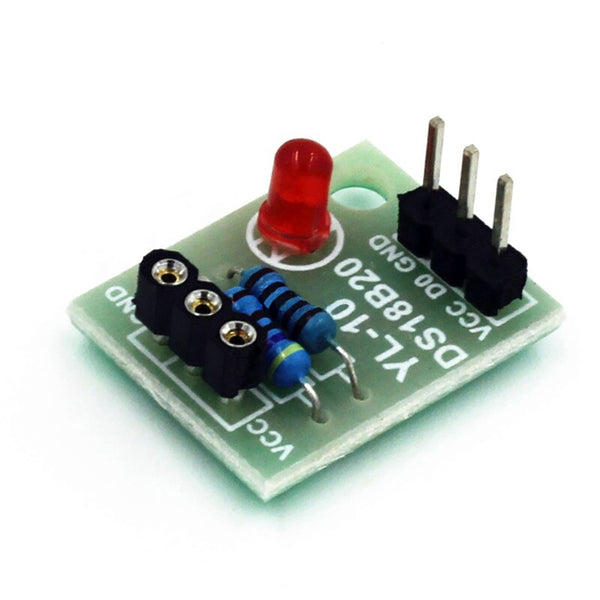

1 Wire Adapter Shield für DS18B20

Passender Adpter um den DS18B20 Sensor mit Raspberry Pi oder Arduino zu verbinden. Ohne umständliches löten oder mit Breadboards zu arbeiten.

Fertig konfiguriert mit Widerständen, LED Diode und den passenden PIN Anschlüssen.

Geeignet auch für andere 1 Wire Sensoren oder Komponenten.

Technische Daten DS18B20 Sensor:

Modell: DS18B20

Typ: Wasserdichter Temperatursensor

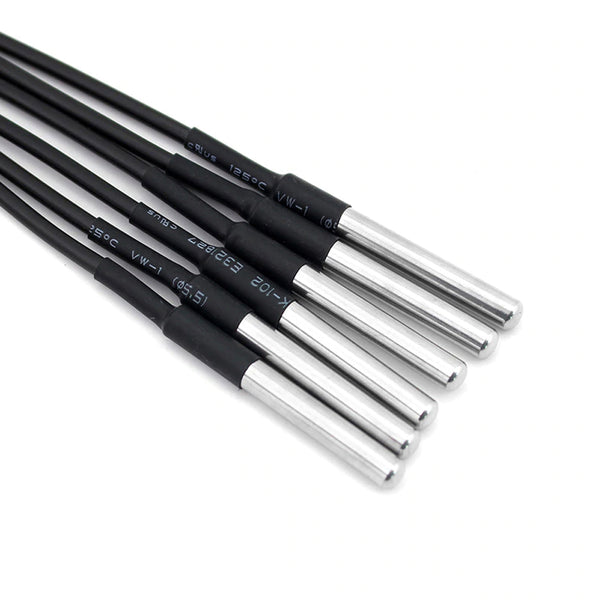

Fühler: Edelstahl-Temperaturfühler

Größe des Edelstahlmantels : 6 x 30mm

Temperatur-Messbereich: -55°C - 125°C

Genauigkeit über den Bereich von -10°C - 85°C : ± 0,5°C

Einstellbare Auflösung: 9 - 12 Bit

Spannungsversorgung: 3.0 - 5.5V

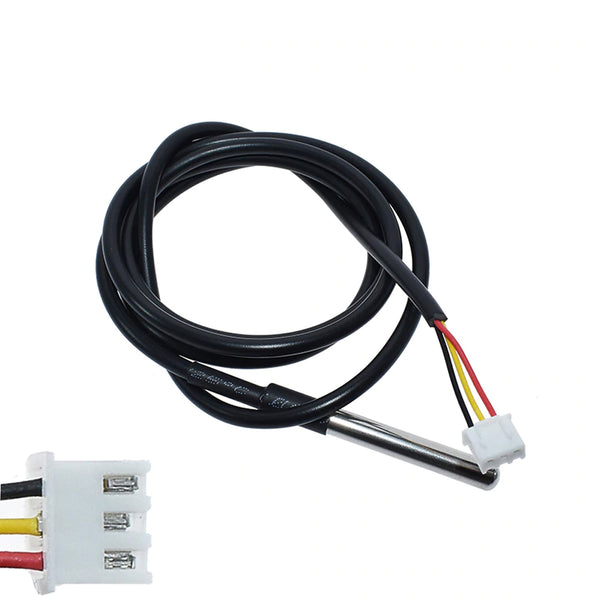

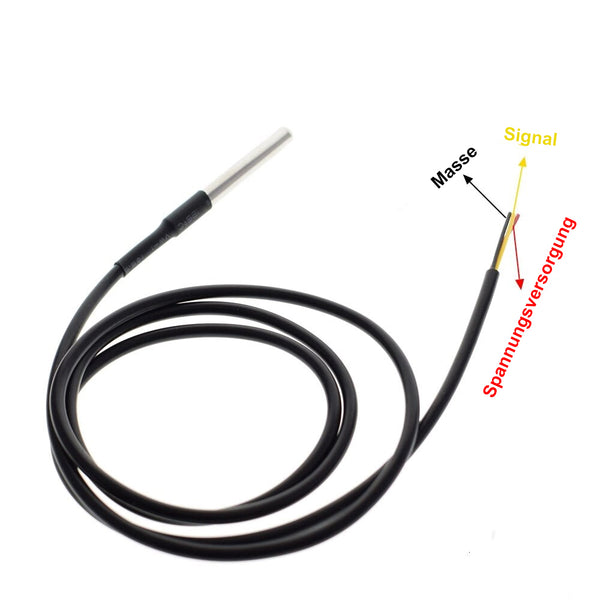

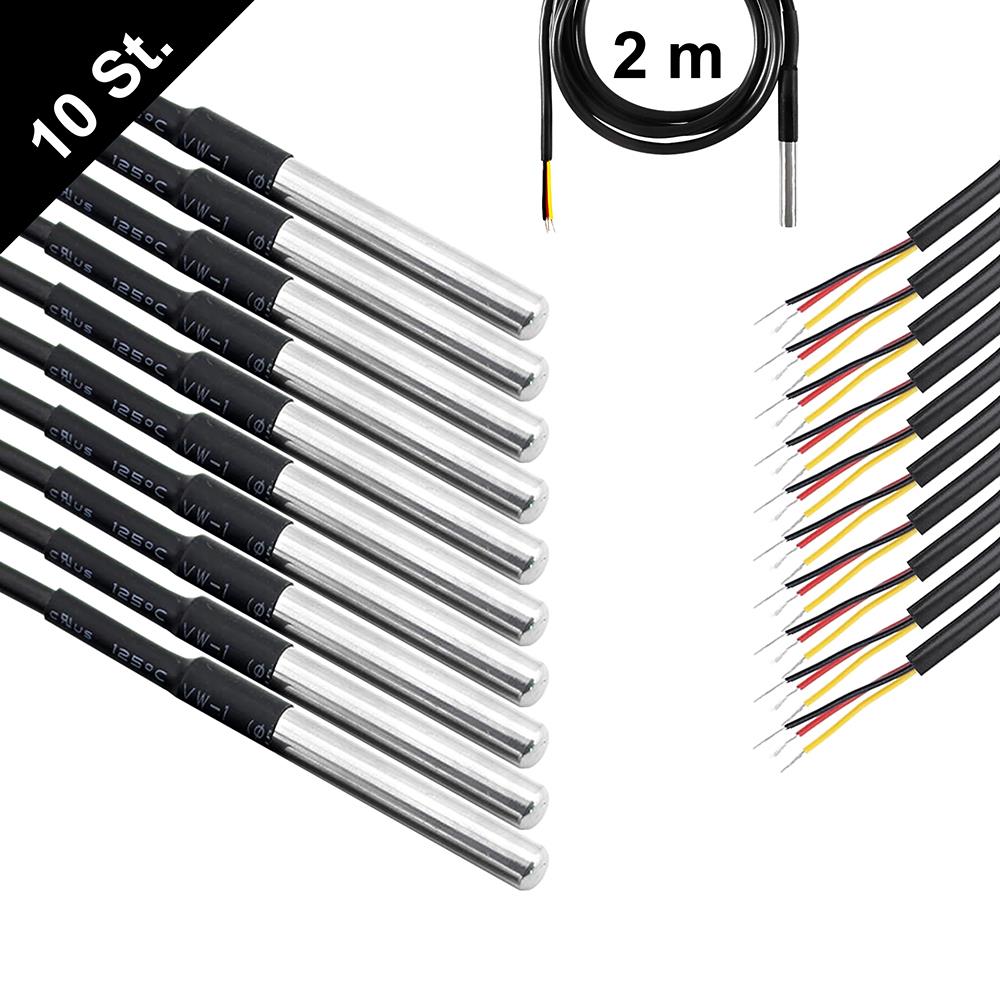

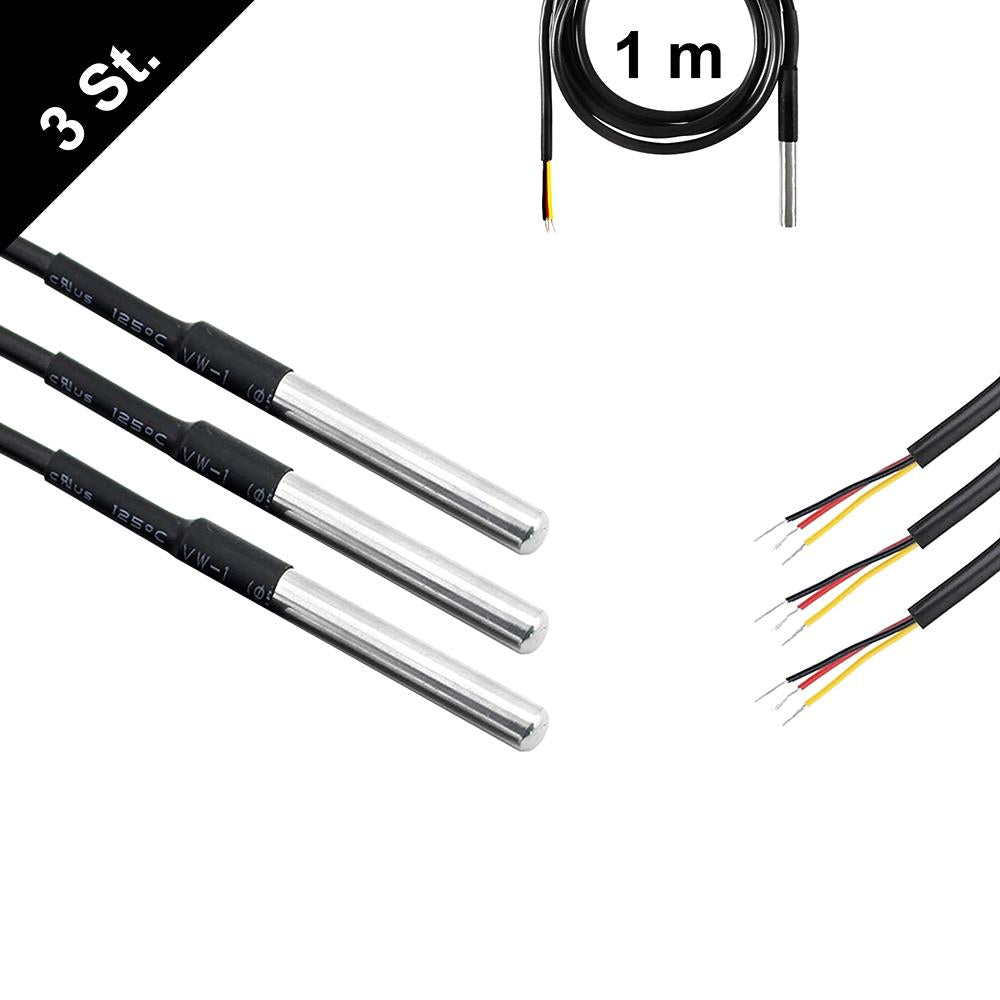

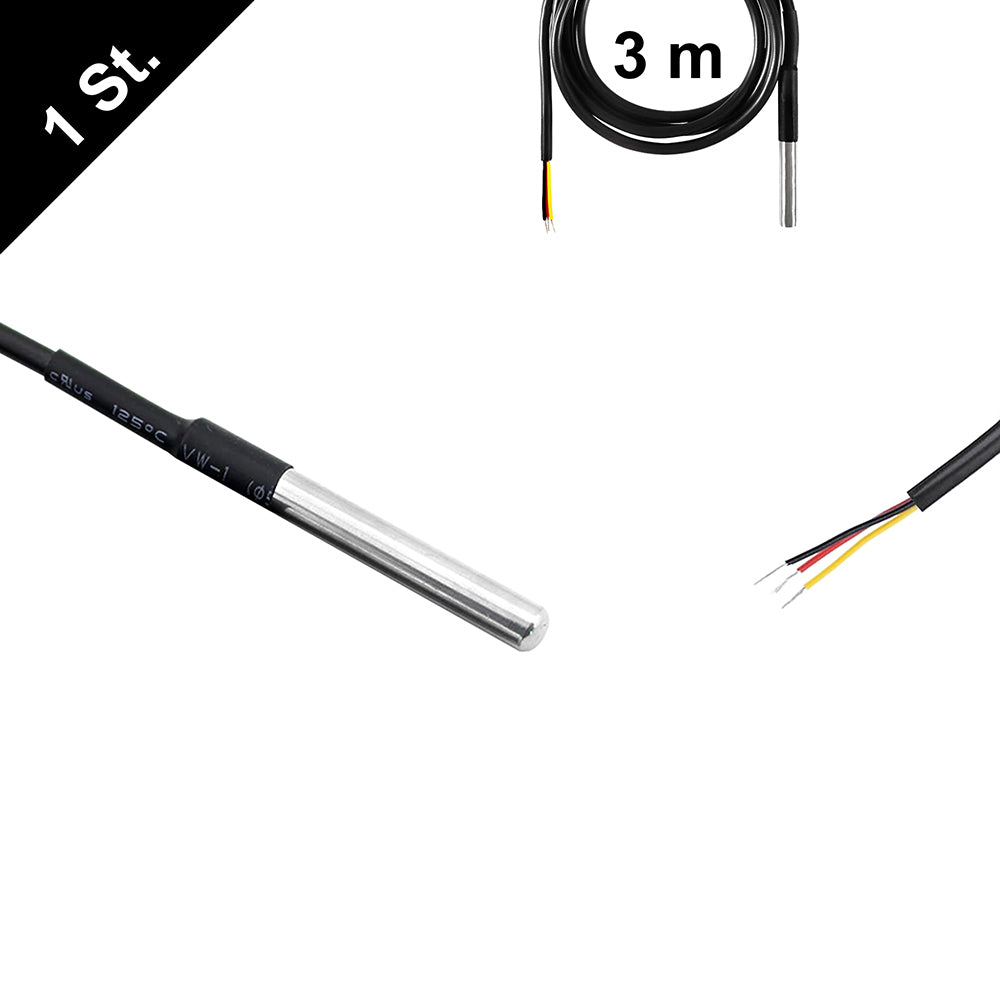

Kabelbelegung: Gelb (Signal/DATA) - Rot (Spannungsversorgung/VCC) - Schwarz (Masse/GND)

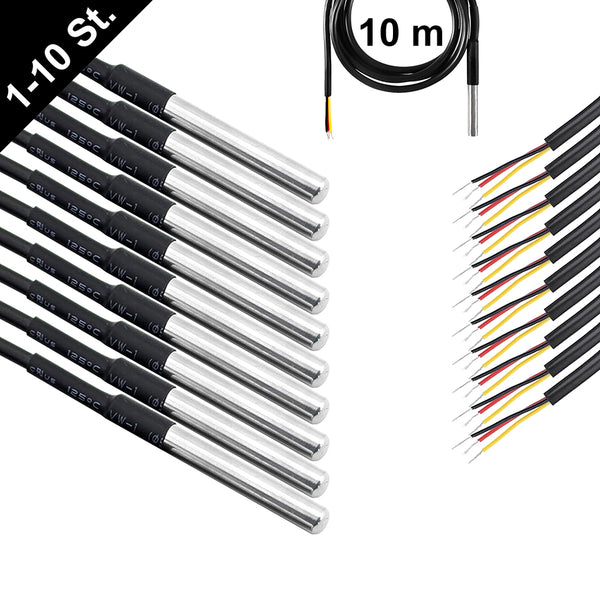

Längen: 1m / 2m / 3m / 5m / 10m
