ODROID M1S 4GB mit Header 4x 1,8GHz – Home Assistant Smart-Home Server 64GB eMMC

ODROID-M1S mit bereits vorinstalliertem Home Assistant

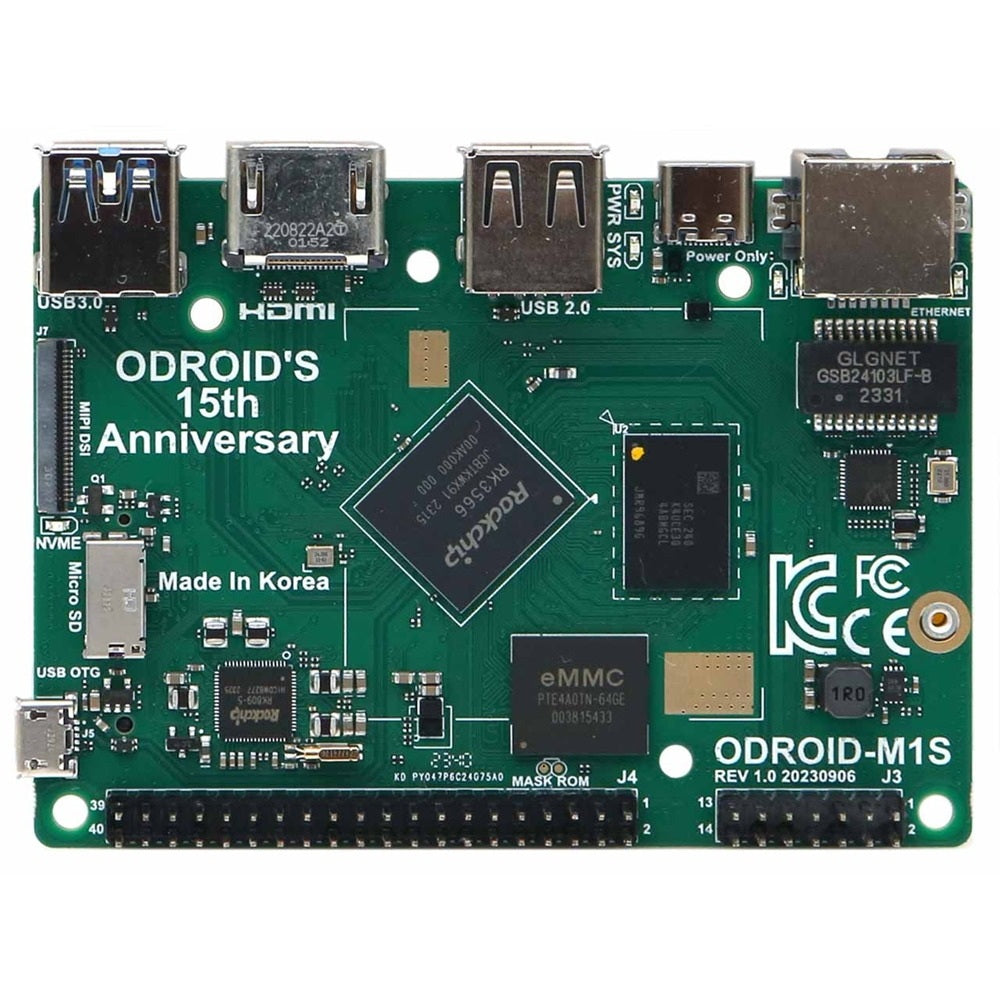

Der ODROID-M1S ist ein kompakter Einplatinencomputer und eine vielseitige Entwicklerplattform von Hardkernel. Für dieses Angebot installieren wir nach Deiner Bestellung das Home Assistant Operating System (HAOS) auf dem internen 64-GB-eMMC-Speicher. Dabei verwenden wir die vom Home-Assistant-Projekt offiziell für den ODROID-M1S bereitgestellte Version – keine eigene oder modifizierte Home-Assistant-Software.

Eine eigenständige Installation entfällt somit. Die persönliche Ersteinrichtung und die Einbindung Deiner Smart-Home-Geräte nimmst Du anschließend selbst vor.

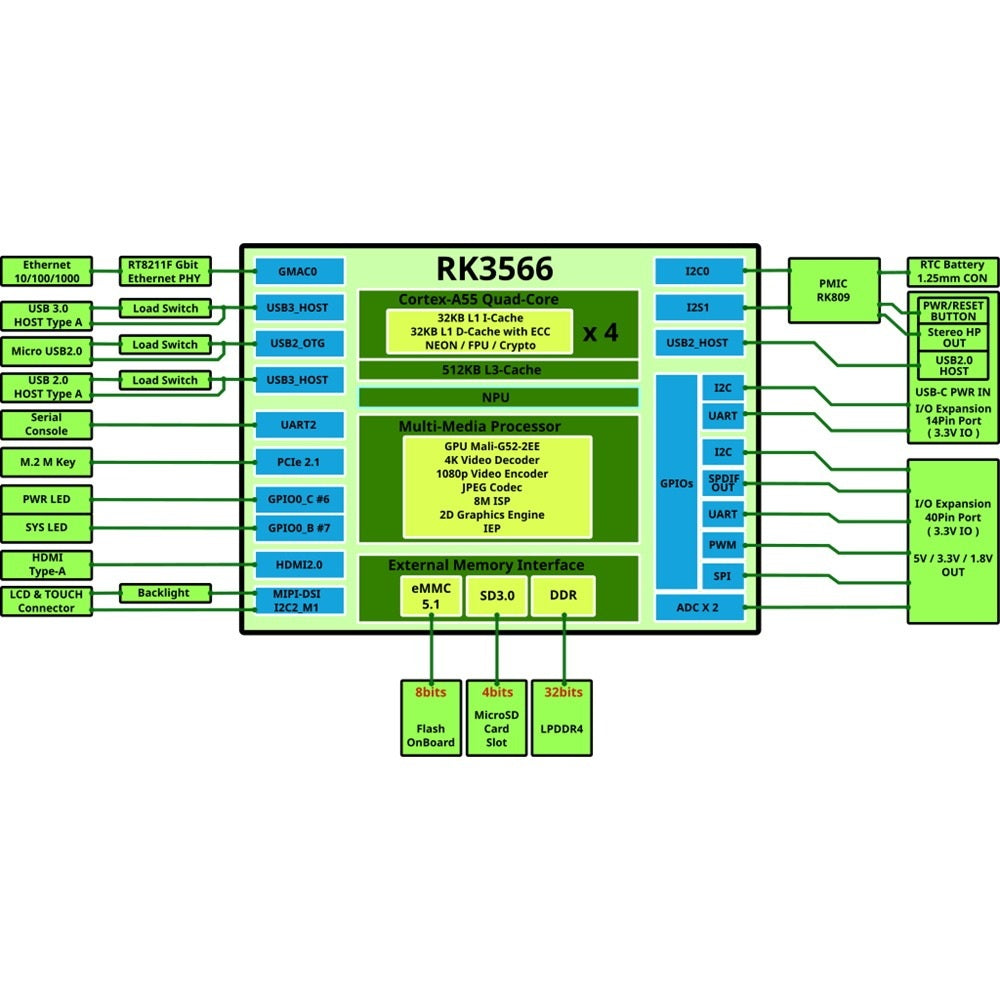

Der Rockchip RK3566 kombiniert vier ARM-Cortex-A55-Kerne mit bis zu 1,8 GHz. Zusammen mit dem LPDDR4-Arbeitsspeicher und dem fest verlöteten eMMC-Speicher eignet sich das Board als platzsparender Server für Automatisierungen und die zentrale Verwaltung kompatibler Smart-Home-Geräte. Die Netzwerkanbindung erfolgt über Gigabit-Ethernet.

Das M1S ist gegenüber dem ODROID-M1 laut Hersteller rund 20 % flacher und benötigt etwa 20 % weniger Strom. Zwei Stiftleisten mit insgesamt 54 Pins eröffnen zusätzliche Möglichkeiten für eigene Hardwareprojekte. Dieses Angebot umfasst die Ausführung mit Headern sowie passiven Kühlkörper, Gehäuse und Netzteil.

Funktionen und Erweiterungsmöglichkeiten

Kompakter Dauerbetrieb: Die passive Kühlung kommt ohne Lüfter aus. Der Hersteller nennt rund 1,1 W im Leerlauf und 3,52 W unter CPU-Volllast; angeschlossene Geräte und Software beeinflussen den tatsächlichen Verbrauch.

Speicher flexibel erweitern: Zusätzlich zum integrierten 64-GB-eMMC stehen ein microSD-Steckplatz und ein M.2-Anschluss für NVMe-SSDs zur Verfügung. SATA-M.2-SSDs werden nicht unterstützt.

Anschlüsse für eigene Projekte: USB, UART und die 40- sowie 14-poligen Header bieten Anschlussmöglichkeiten für Peripherie. Je nach Pinbelegung stehen unter anderem GPIO, I²C, SPI, PWM und ADC bereit.

Grafik und KI-Hardware: Die Mali-G52-MP2-GPU und die integrierte RKNN-NPU gehören zur Board-Hardware. Ihre Nutzung setzt passende Software und Treiber voraus und ist keine zugesicherte Funktion der Home-Assistant-Vorinstallation.

FAQ - Alternative zum Home Assistant Green

Technische Daten

Modell: ODROID-M1S, 4 GB, Ausführung mit Headern

Vorinstallation: Home Assistant

SoC: Rockchip RK3566

CPU: 4 × ARM Cortex-A55, ARMv8-A, bis zu 1,8 GHz

GPU: Mali-G52 MP2, bis zu 800 MHz

NPU: RKNN-KI-Beschleuniger, bis zu 0,8 TOPS bei INT8

Arbeitsspeicher: 4 GB LPDDR4, 32-Bit-Bus, 2112 MT/s, bis zu 1055 MHz

Interner Speicher: 64 GB eMMC, fest auf der Platine verlötet

microSD: UHS-I SDR104; höhere Boot-Priorität als eMMC

SSD-Anschluss: M.2 2280 M-Key, NVMe, PCIe 2.1 × 1 Lane; kein SATA

Ethernet: RJ45, 10/100/1000 Mbit/s, Realtek RTL8211F

WLAN / Bluetooth: Nicht integriert

HDMI: HDMI 2.0, bis zu 4K bei 60 Hz, HDR und EDID

Display-Schnittstelle: MIPI DSI, 4 Lanes, 30-polig

USB-Host: 1 × USB 3.0 und 1 × USB 2.0

USB-OTG: 1 × Micro-USB 2.0 OTG

USB-C: Stromversorgung, kein zusätzlicher USB-Datenport

Stiftleisten: 40-poliger und 14-poliger Header; insgesamt 54 Pins, nicht ausschließlich GPIO

Header-Funktionen: Unter anderem GPIO, UART, I²C, SPI, PWM, ADC, USB 2.0 und analoges Audio; abhängig von Pinbelegung und Software

Debug-Schnittstelle: UART

RTC: Anschluss für RTC-Backup-Batterie

Statusanzeigen: Rote Power-LED und blaue Status-LED

Stromversorgung: USB-C, 5 V DC / 3 A

Leistungsaufnahme: Ca. 1,1 W im Leerlauf / 3,52 W unter CPU-Volllast laut Hersteller

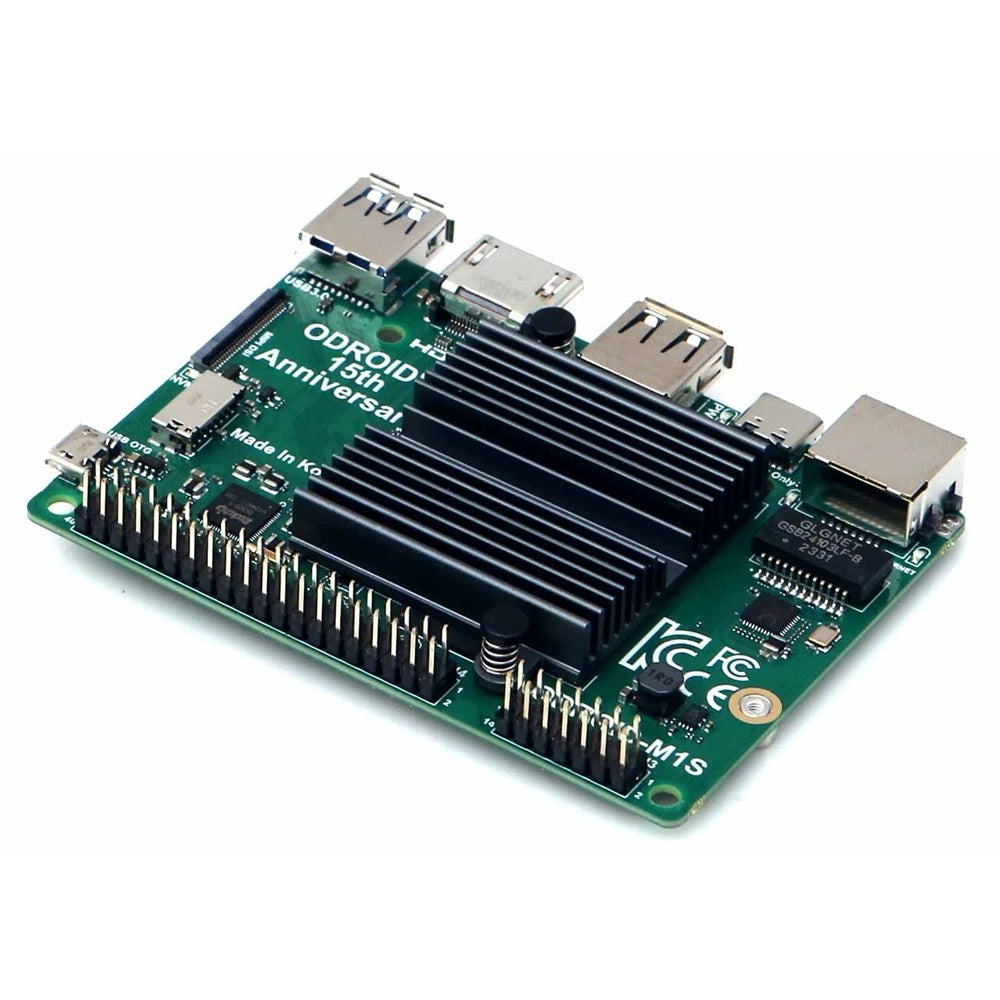

Kühlung: Passiver Kühlkörper

Platinenmaße (L × B × H): 90 × 65 × 16 mm

Boardgewicht: Ca. 52 g inklusive Kühlkörper, ohne Gehäuse und Netzteil

Hersteller: Hardkernel / ODROID

Hersteller-Artikelnummer: ODROID-M1S/4GB HEADER

EAN / GTIN: 3272496317567

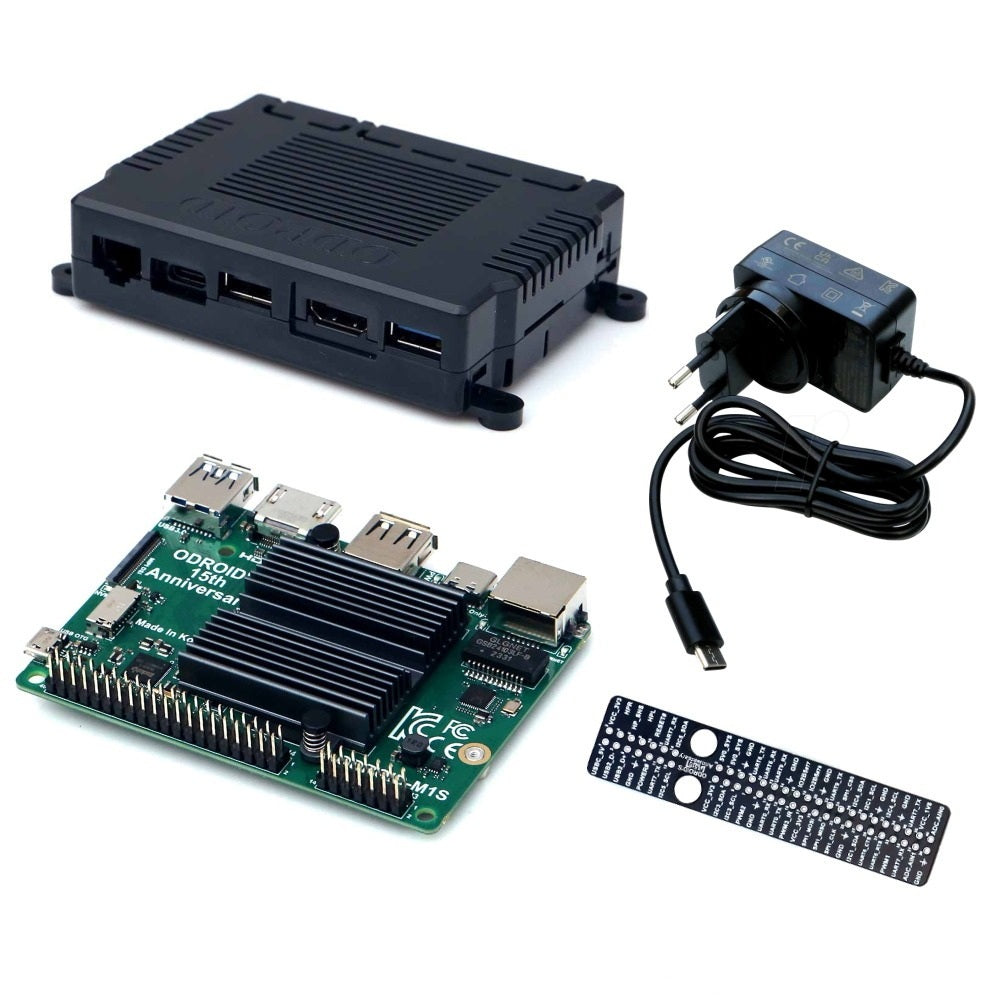

Lieferumfang

ODROID-M1S mit 4 GB RAM, 64 GB eMMC und Headern

Home Assistant bereits vorinstalliert

Passiver Kühlkörper

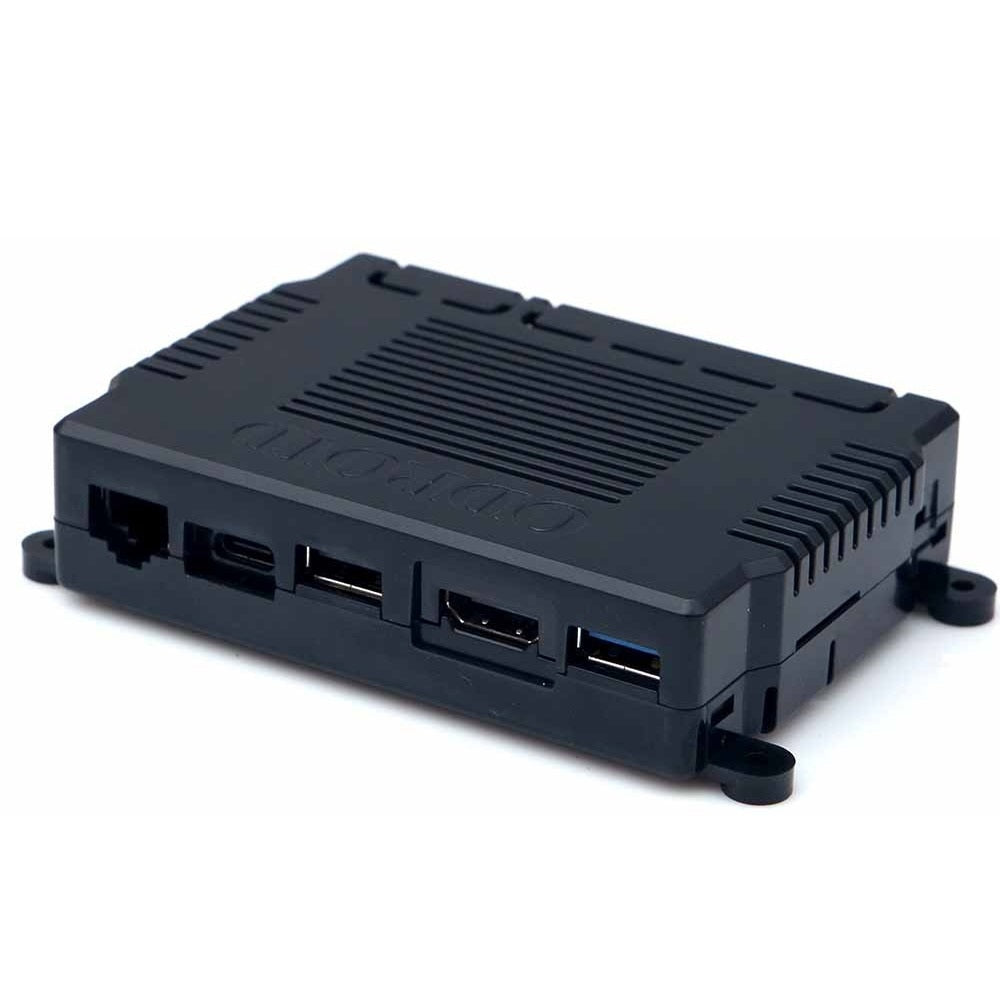

Gehäuse

EU Netzteil

Hinweise zur Nutzung

Ersteinrichtung: Die Vorinstallation ersetzt nicht deine persönliche Home-Assistant-Einrichtung. Für die Netzwerkanbindung steht Ethernet zur Verfügung.

Hardwarefunktionen: Die technischen Daten beschreiben die Hardware. Die Verfügbarkeit einzelner Schnittstellen, Grafik- und KI-Funktionen hängt vom verwendeten Betriebssystem und dessen Treibern ab.
