OpenDTU Hoymiles DIY Kit Display SSD1306 + ESP32 + NRF24L01Plus + Socket + Kabel

OpenDTU Hoymiles DIY Kit Display SSD1306 + ESP32 + NRF24L01Plus + Socket + Kabel

Normaler Preis €23,99 EUR
Normaler Preis €0,00 EUR Verkaufspreis €23,99 EUR
Sale Ausverkauft
Translation missing: de.products.product.include_taxes Versand wird beim Checkout berechnet

Auf Lager - Lieferzeit 1-3 Werktage

Folgende Voraussetzungen müssen vorliegen:

  • Meine Lieferadresse befindet sich in Deutschland.
  • Die Installation erfolgt ausschließlich, wenn die Photovoltaikanlage auf oder in der Nähe meiner Privatwohnung, Wohnungen sowie öffentlichen und anderen Gebäuden, die für dem Gemeinwohl dienende Tätigkeiten genutzt werden, installiert wird.
  • Ich bestätige, dass die installierte Bruttoleistung der Photovoltaikanlage laut Marktstammdatenregister (MaStR) nicht mehr als 30 kW (peak) beträgt oder betragen wird.
  • Ich bin der Betreiber der Photovoltaikanlage. Die bestellte Ware wird nicht gewerblich weiterverkauft.
  • Ich bestätige, dass die bestellten Komponenten ausschließlich dazu dienen, den mit Solarmodulen erzeugten Strom für das Energiemanagement zu nutzen.
  • Ich bestätige ausdrücklich, dass alle meine Angaben wahrheitsgemäß sind. Mir ist bewusst, dass ich für falsche Angaben die volle Haftung trage.

Artikelbeschreibung:

openDTU / AhoyDTU DIY Kit

Dieses DIY Kit eignet sich um die Daten eines Hoymiles Wechselrichters auszulesen.

Die Kommunikation mit den Hoymiles-Wechselrichtern erfolgt über 2,4GHz über Funk. Es ist möglich die aktuellen Werte wie Leistung, Strom, Tagesenergie abzurufen. Setzen von Parametern wie dem Leistungslimit über Webinterface oder MQTT.

Folgende Hoymiles Wechelrichter werden aktuell von OpenDTU mit dem NRF24L01+ Funkmodul unterstützt: HM-300-1T, HM-350-1T, HM-400-1T, HM-600-2T, HM-700-2T, HM-800-2T, HM-1000-4T, HM-1200-4T, HM-1500-4T

Weitere von OpenDTU unterstützte Wechselrichter: Solenso SOL-H350, Solenso SOL-H400, Solenso SOL-H800, TSUN TSOL-M350*, TSUN TSOL-M800*, TSUN TSOL-M1600*, E-Star HERF-800, E-Star HERF-1600, E-Star HERF-1800

*Anmerkung zur TSUN-Kompatibilität: Die Kompatibilität mit OpenDTU hängt höchstwahrscheinlich mit der Seriennummer des Wechselrichters zusammen. Derzeitige Erkenntnisse deuten darauf hin, dass TSUN-Wechselrichter mit einer Seriennummer, die mit "11" beginnt, unterstützt werden, während Wechselrichter mit einer Seriennummer, die mit "10" beginnt, nicht unterstützt werden.

Das optional enthaltene OLED Dispaly besticht durch eine hohe Darstellungsqualität. Bei der größe von ca. 2,44cm hat es eine Auflösung von 128 x 64 Pixel. Damit werden Texte und Grafiken mit einem hohen Detailgrad und Schärfe dargestellt.

Mit dem I2C Anschluss kannst du das Display kinderleicht in deine DIY Projekte einbinden. Vollständig kompatibel mit Arduino, 51er Serie, MSP430 Serie, STM32 / 2, CSR IC, etc.

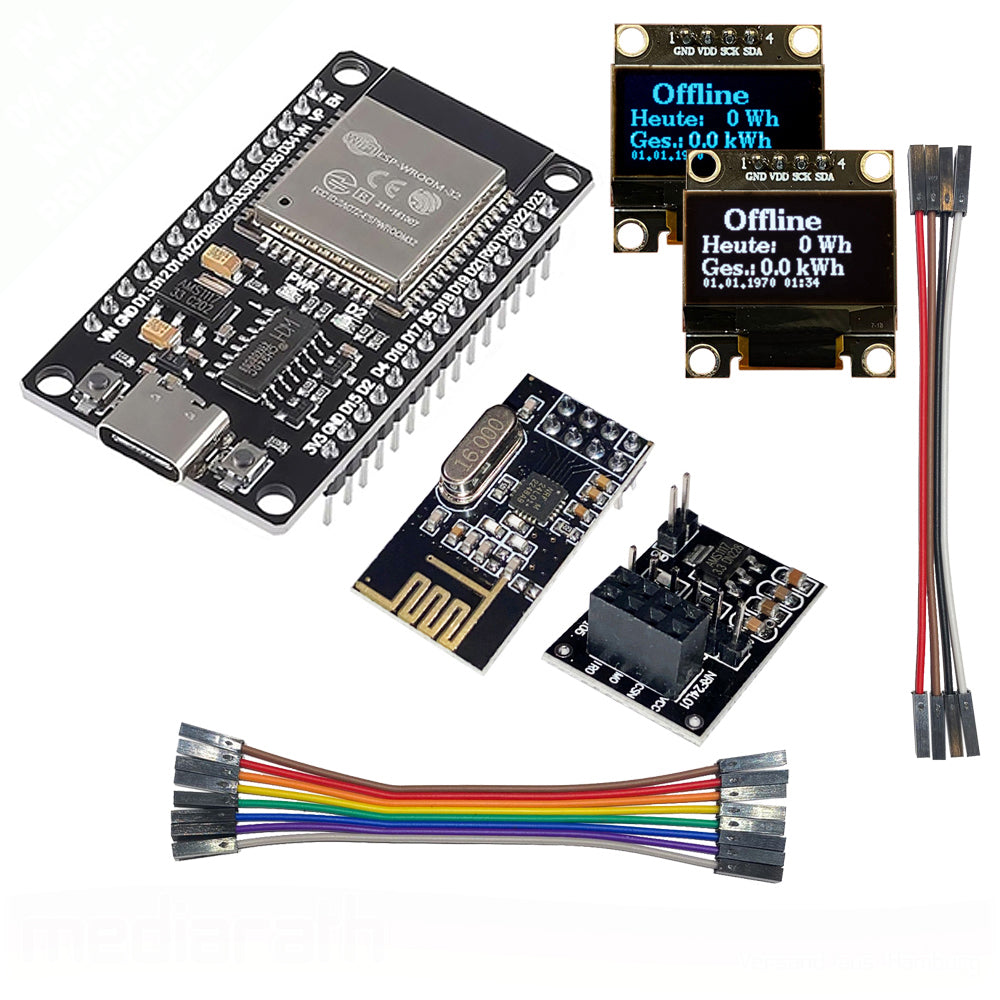

Dieses Angebot enthält verschiedene Varianten zur Auswahl:

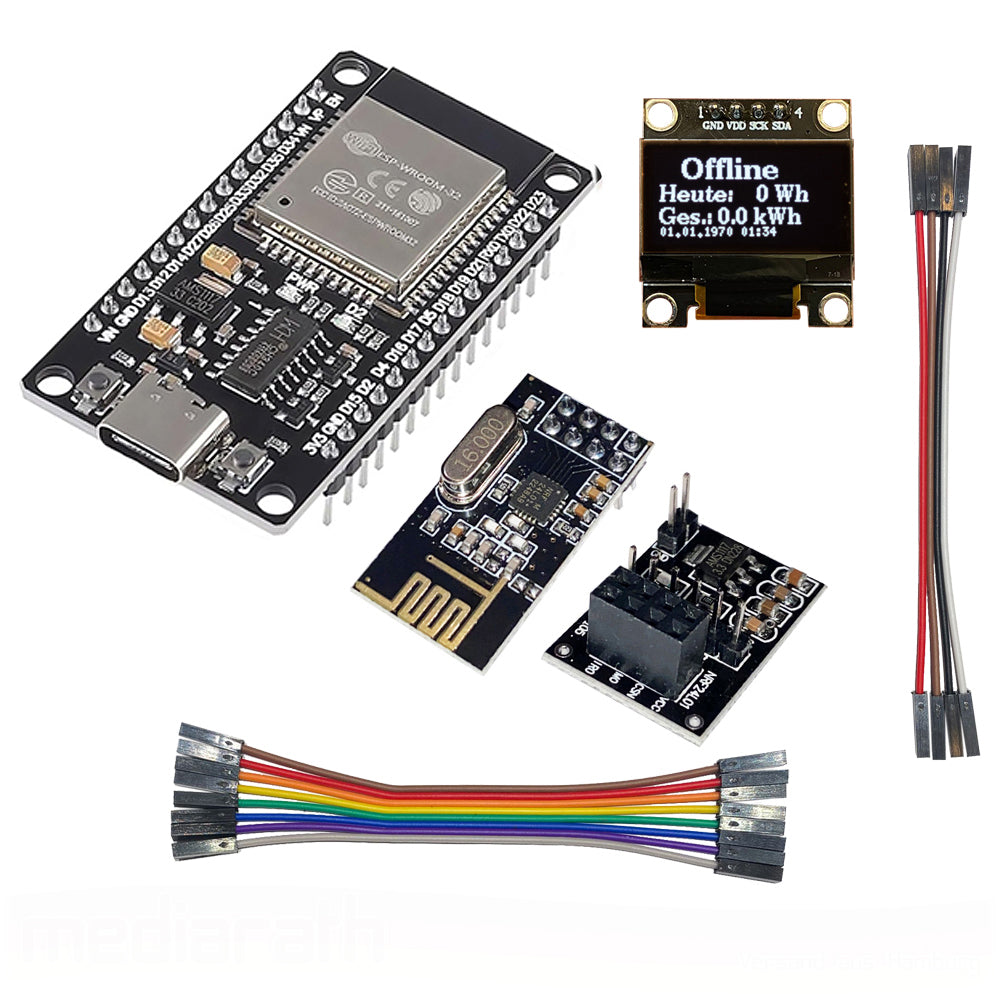

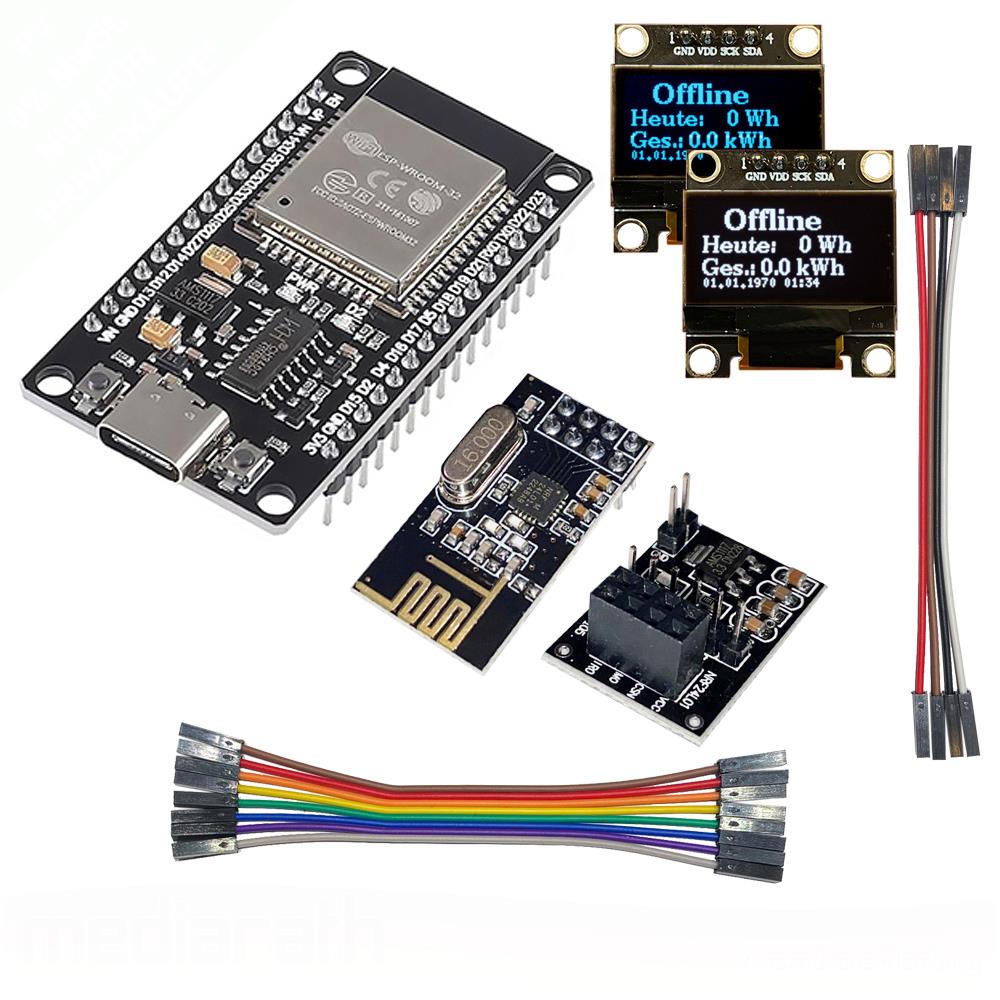

Set Weiß + OpenDTU Firmware = 0,96" OLED Display Weiß + ESP32 DevBoard inkl. OpenDTU Firmware + NRF24L01+ + Socket + 10cm Jumperkabel

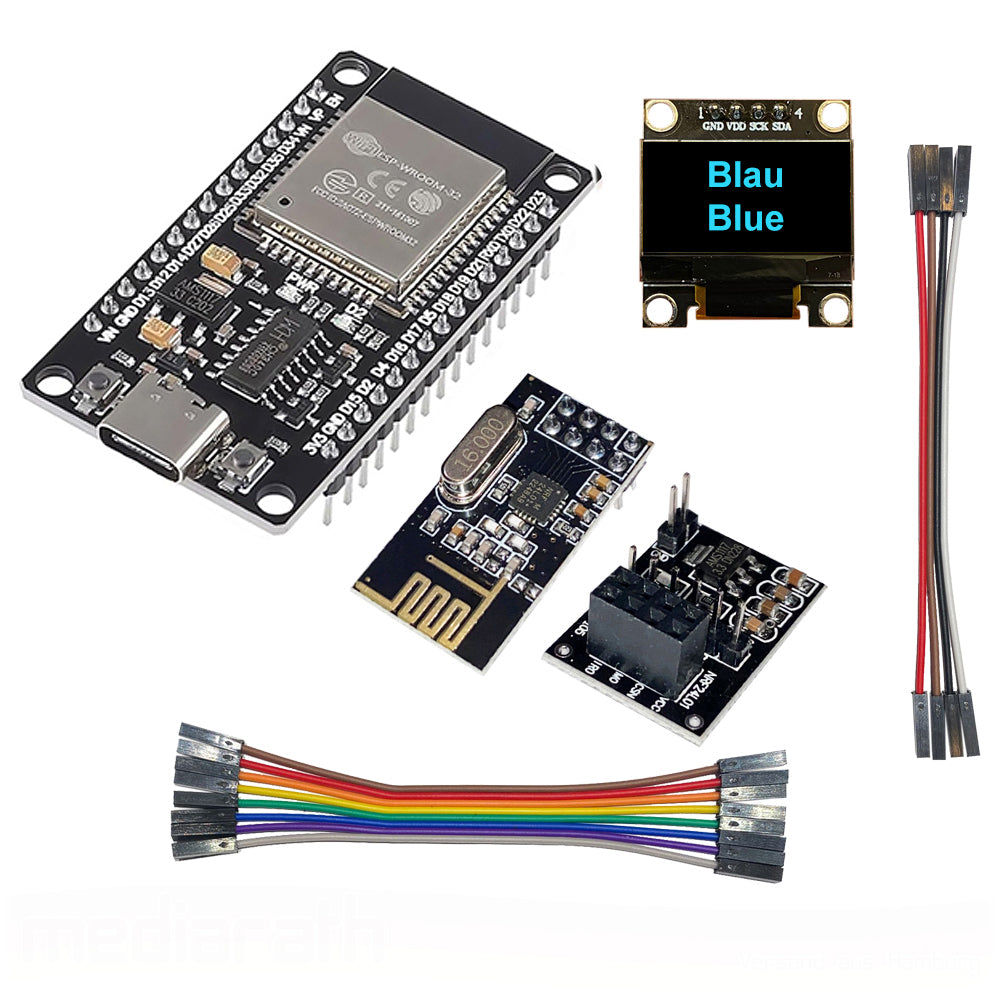

Set Blau + OpenDTU Firmware = 0,96" OLED Display Blau + ESP32 DevBoard inkl. OpenDTU Firmware + NRF24L01+ + Socket + 10cm Jumperkabel

Set Weiß ohne Firmware = 0,96" OLED Display Weiß + ESP32 DevBoard + NRF24L01+ + Socket + 10cm Jumperkabel

nur 0,96" OLED Display Weiß = nur Display in Weiß

nur 0,96" OLED Display Blau = nur Display in Blau

nur ESP32 DevBoard = nur ESP32 Board

nur NRF24L01+ & Socket = nur Funkmodul & Socket

nur NRF24L01+ = nur Funkmodul

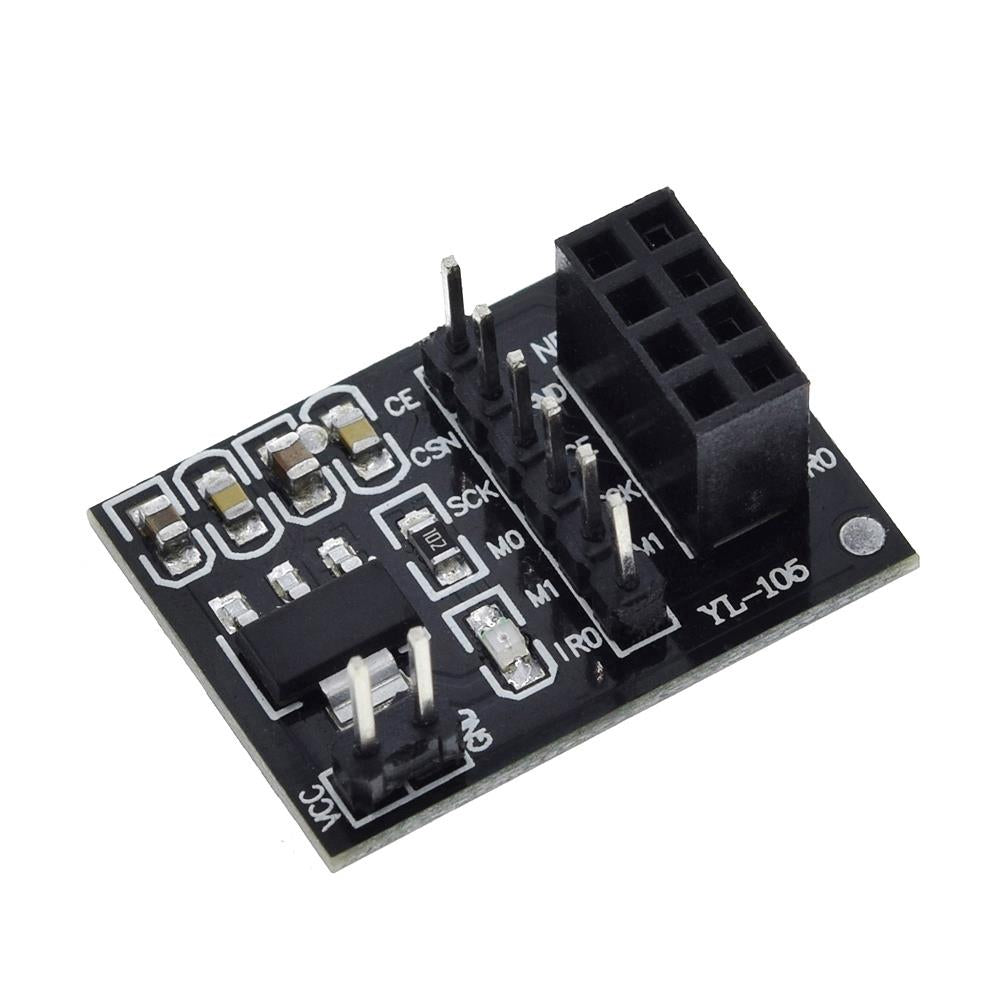

nur NRFL01 Socket = nur Socket

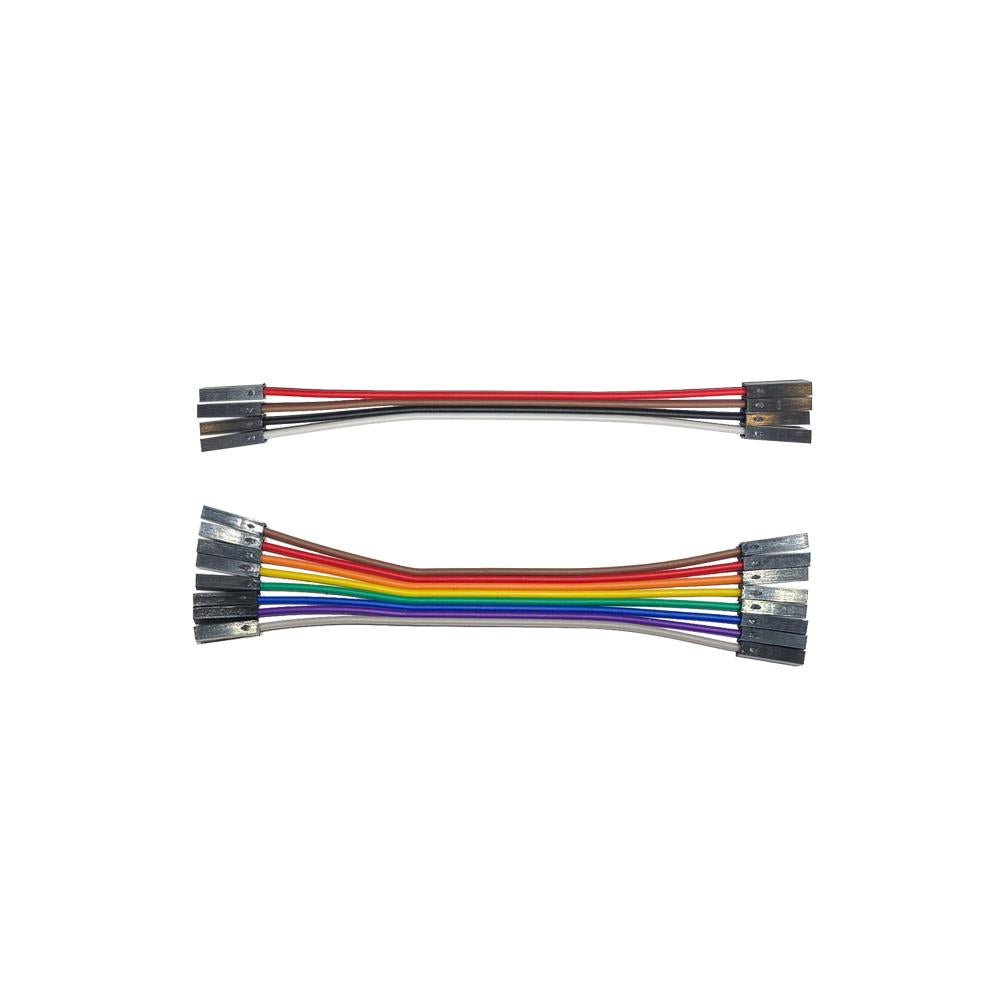

nur 10cm Kabel = 1x 8PIN + 1x 4PIN Jumperkabel


OpenDTU ist ein Open Source Projekt und steht unter der Lizenz:

GNU General Public License v2.0

Weitere Informationen zu Lizenz, Firmware und Installation:

https://github.com/tbnobody/OpenDTU


Wichtiger Hinweis:

Kein Löten erforderlich. Es müssen lediglich die PIN-Kabel zusammengesteckt werden. Bitte beachte die Einrichtungsanleitung zur Erstinbetriebnahme. Insbesondere das Display muss mit einer Konfigurationsdatei aktiviert werden.

Ein QR-Link bzw. ein Link zur Anleitung wird in Form eines A6 Flyers beigelegt.


Auch eine Installation von AhoyDTU ist möglich. Dies muss allerdings selbst vorgenommen werden. Weitere Infos siehe Link:

https://github.com/lumapu/ahoy

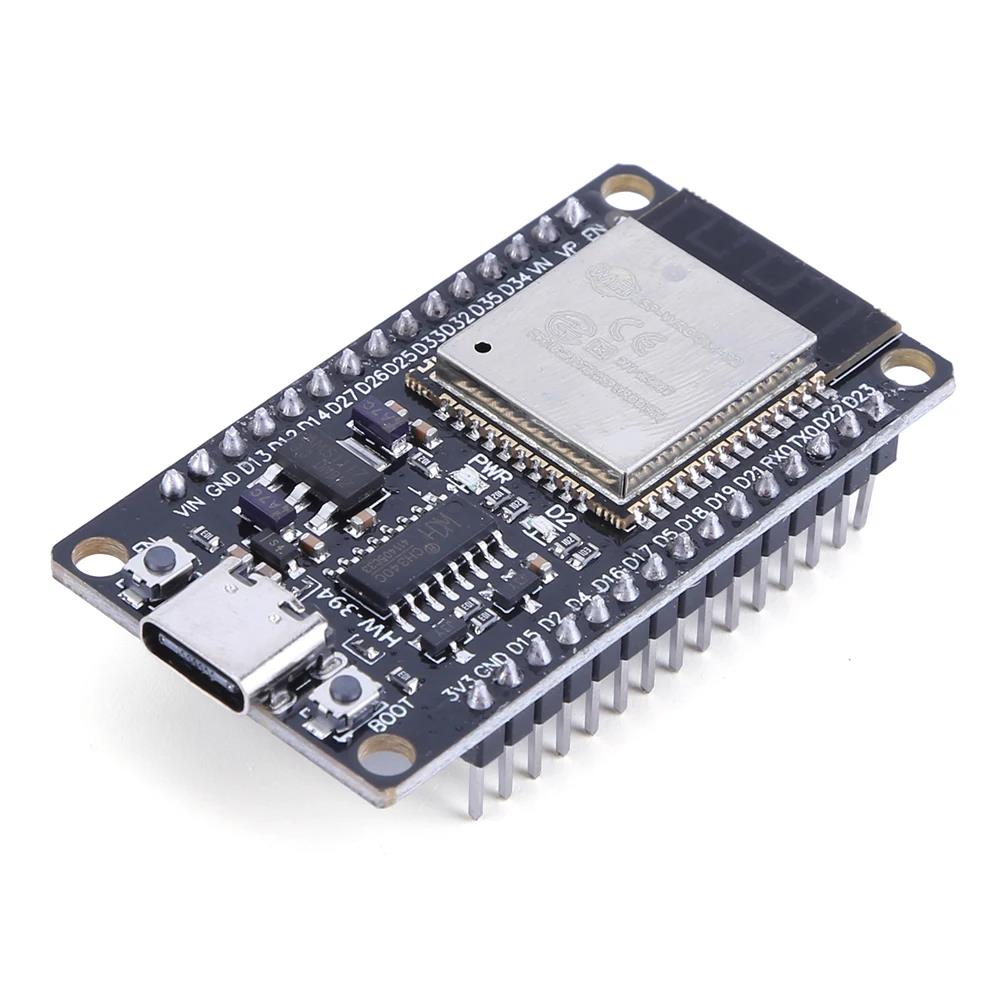

Specs ESP32:

Wi-Fi Typ: IEEE 802.11 b/g/n 2.4GHz

Sicherheitsprotokolle: WEP/WPA-PSK/WPA2-PSK

Bluetooth: Classic und BLE

Chipsatz: ESP-32

Prozessor: Tensilica LX6 Dual-Core

Arbeitsspeicher: 512kB

Speicher: 4MB

Taktfrequenz: 80-240MHz

Betriebsspannung: 3,3V / 5V

Betriebsstrom durchschnittlich: 80mA

Netzteil erforderliche min. Nennleistung: 500 mA

Schnittstellen: UART / I2C / SPI / DAC / ADC

Arbeitstemperatur: -40°C - 85°C

Micro-USB-Anschluss

Kompatibel mit Arduino

Kompatibel mit NodeMCU

Kompatibel mit Tasmota

Kompatibel mit vielen Shields/Modulen

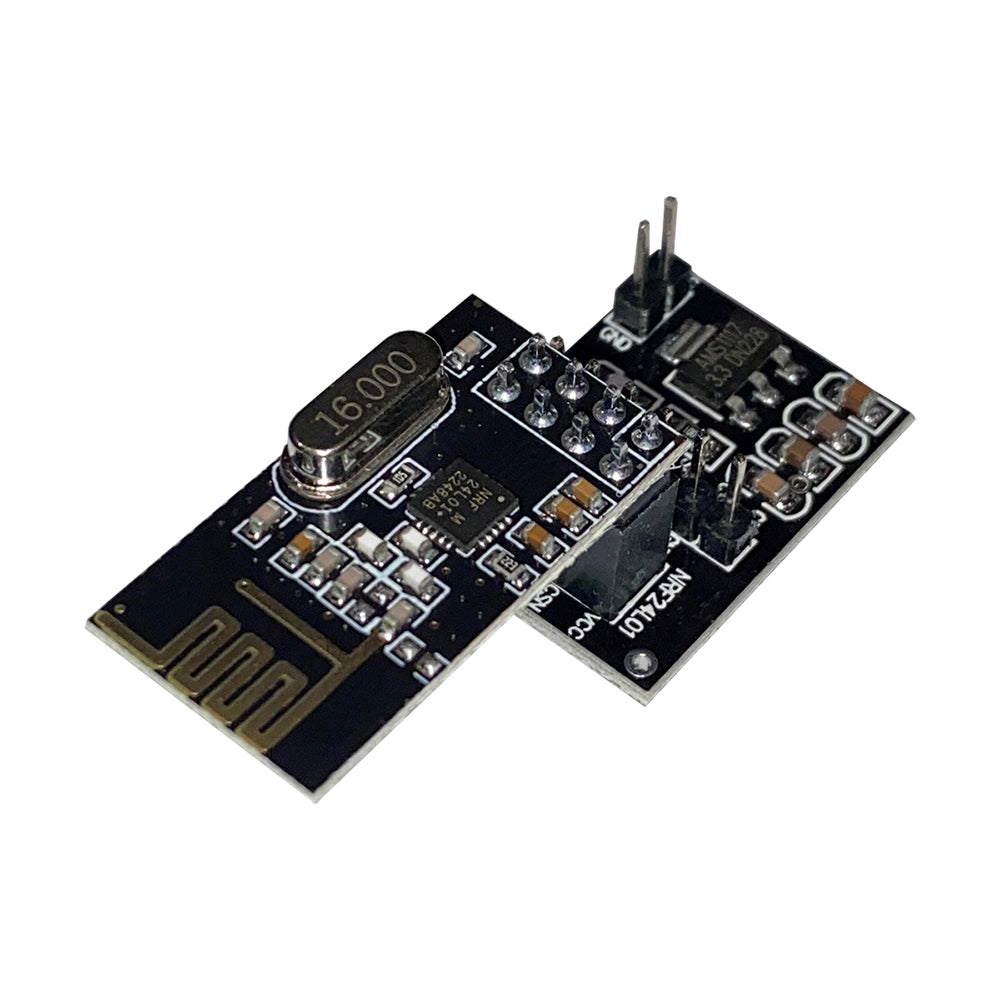

Specs NRF24L01+:

Modell: NRF24L01+

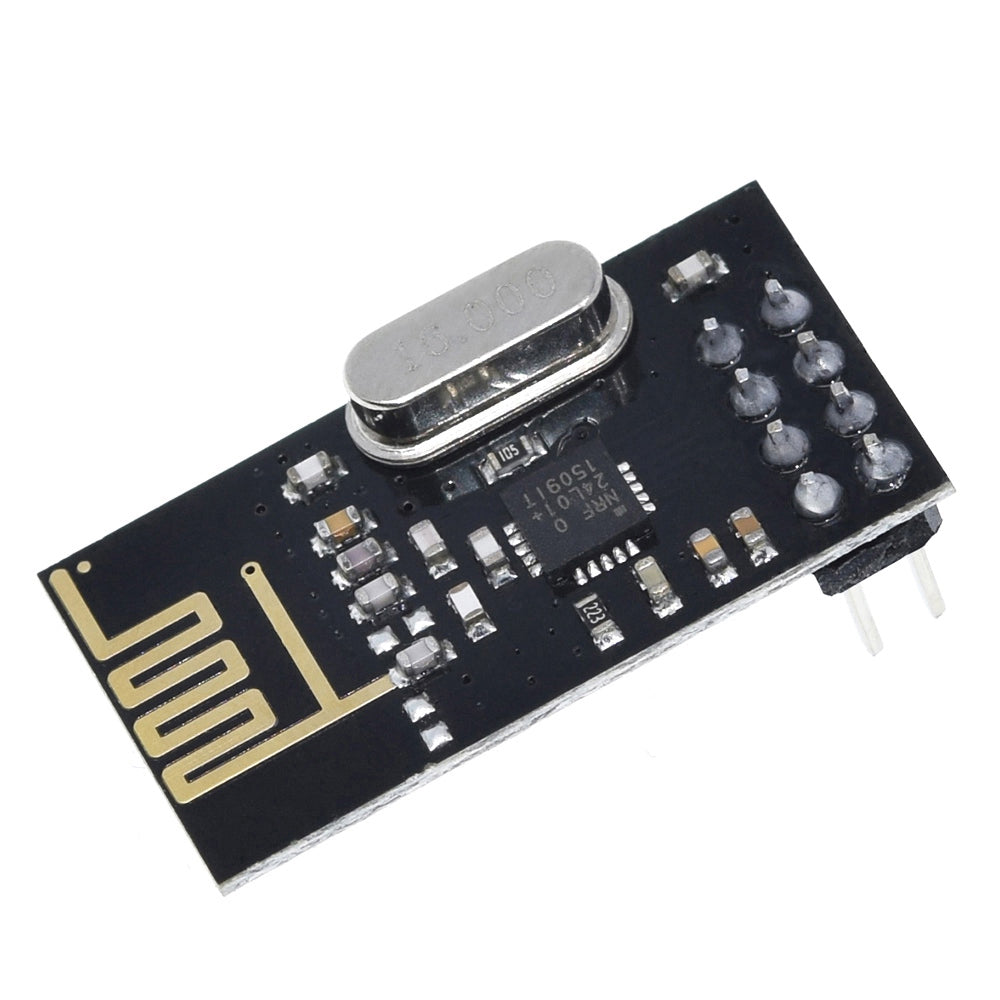

2,4Ghz Funkmodul

Frequenzbereich: 2400 - 2525 MHz

Funkkanäle: 6

Betriebsspannung: 1,9V - 3,6V

Betriebsstrom durchschnittlich: 12,5mA

Standby-Verbrauch: 32µA

Wakeup-Time: 130µS

Übertragungsrate: bis zu 2Mbps (2Mbps/1Mbps/250Kbps)

Antenne: im PCB-Board integriert

Größe: 28,4 x 15 x 5,6 mm

PIN Abstand: 2,54 mm

Betriebstemperatur -40 - 85°C

Automatische übertragung von abgebrochenen Paketen

SPI-Schnittstelle für Mikrocontroller wie Arduino Raspberry Pi

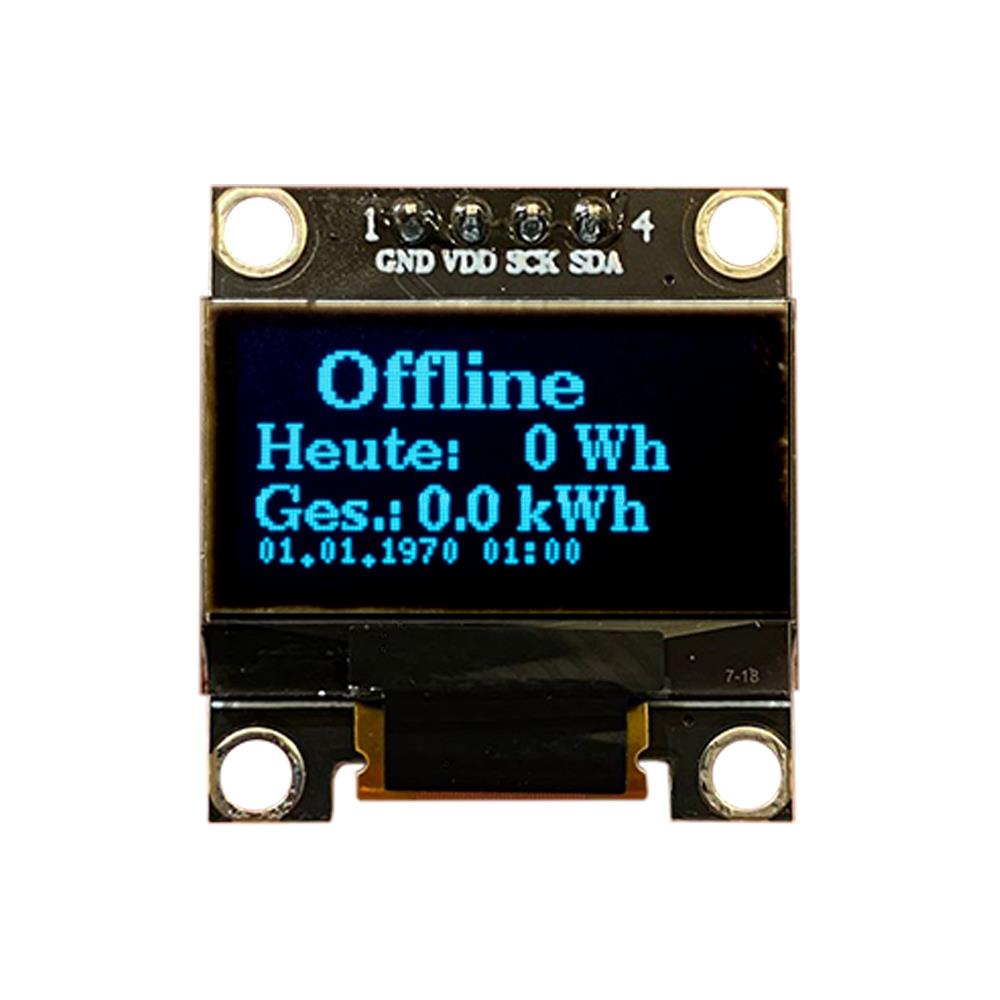

Specs Display:

OLED Display Modul

Modell: SSD1306

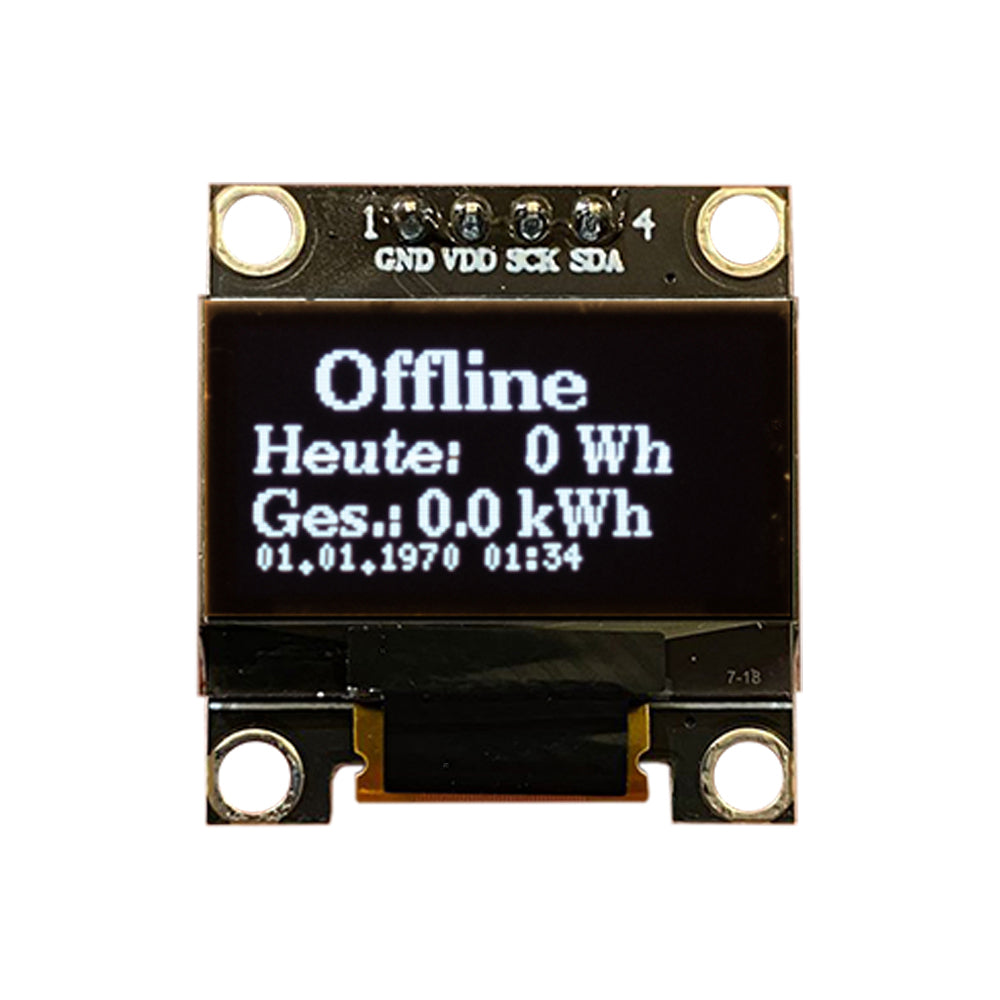

Größe: 0,96 Zoll / 2,44cm

Auflösung: 128 x 64 Pixel

Betrachtungswinkel:> 160 °

Unterstützte-Plattform: Serie 51, Serie MSP430, Serie STM32/2 usw.

Sehr geringer Stromverbrauch: 0,04 W im Normalbetrieb

Breite Spannungsunterstützung: DC 3,3V-5V

Arbeitstemperatur: -30°C - 80°C

Kommunikationsmethode: IIC, nur 2 E / A-Ports

Hintergrundbeleuchtung: OLED-Selbstbeleuchtung, keine Hintergrundbeleuchtung erforderlich

Pin-Definition:

1. VCC: 3,3-5 V

2. GND: Masse

3. SCL: Serielle Uhr

4. SDA: Serielle Daten

Weitere Infos:




Weiteres:

Neuware sofort lieferbar



Setvarianten:

Set Weiß oder Blau + OpenDTU Firmware Set Weiß oder Blau ohne Firmware nur 0,96" OLED Display Weiß oder Blau nur ESP32 DevBoard nur NRF24L01+ & Socket nur NRF24L01+ nur NRFL01 Socket nur 0,96 Zoll OLED Display nur 10cm Jumperkabel
