OpenDTU Hoymiles DIY Kit OLED Display + ESP32 + NRF24L01Plus + Socket + Kabel PV

OpenDTU Hoymiles DIY Kit OLED Display + ESP32 + NRF24L01Plus + Socket + Kabel PV

Umsatzsteuerfreie Lieferung nach § 12 Abs. 3 UstG
Normaler Preis €22,68 EUR
Normaler Preis €0,00 EUR Verkaufspreis €22,68 EUR
Sale Ausverkauft
inkl. MwSt. Versand wird beim Checkout berechnet

Auf Lager - Lieferzeit 6-14 Werktage

Folgende Voraussetzungen müssen vorliegen:

  • Meine Lieferadresse befindet sich in Deutschland.
  • Die Installation erfolgt ausschließlich, wenn die Photovoltaikanlage auf oder in der Nähe meiner Privatwohnung, Wohnungen sowie öffentlichen und anderen Gebäuden, die für dem Gemeinwohl dienende Tätigkeiten genutzt werden, installiert wird.
  • Ich bestätige, dass die installierte Bruttoleistung der Photovoltaikanlage laut Marktstammdatenregister (MaStR) nicht mehr als 30 kW (peak) beträgt oder betragen wird.
  • Ich bin der Betreiber der Photovoltaikanlage. Die bestellte Ware wird nicht gewerblich weiterverkauft.
  • Ich bestätige, dass die bestellten Komponenten ausschließlich dazu dienen, den mit Solarmodulen erzeugten Strom für das Energiemanagement zu nutzen.
  • Ich bestätige ausdrücklich, dass alle meine Angaben wahrheitsgemäß sind. Mir ist bewusst, dass ich für falsche Angaben die volle Haftung trage.

*UST-freie Lieferung nach § 12 Abs. 3 UStG.

Seit dem 1.1.2023 werden Photovoltaik-Produkte aufgrund einer Fördermaßnahme von der Mehrwertsteuer befreit. Dadurch erhalten Privatpersonen eine bedeutende Steuerentlastung beim Kauf von Solarprodukten zur Förderung der Solarenergie.

Folgende Voraussetzungen müssen vorliegen:

  • Meine Lieferadresse befindet sich in Deutschland.
  • Die Installation erfolgt ausschließlich, wenn die Photovoltaikanlage auf oder in der Nähe meiner Privatwohnung, Wohnungen sowie öffentlichen und anderen Gebäuden, die für dem Gemeinwohl dienende Tätigkeiten genutzt werden, installiert wird.
  • Ich bestätige, dass die installierte Bruttoleistung der Photovoltaikanlage laut Marktstammdatenregister (MaStR) nicht mehr als 30 kW (peak) beträgt oder betragen wird.
  • Ich bin der Betreiber der Photovoltaikanlage. Die bestellte Ware wird nicht gewerblich weiterverkauft.
  • Ich bestätige, dass die bestellten Komponenten ausschließlich dazu dienen, den mit Solarmodulen erzeugten Strom für das Energiemanagement zu nutzen.

Mit der Bestellung dieses mehrwertsteuerbefreiten Produktes, bestätige ich, dass die Lieferung gemäß § 12 Abs. 3 UstG umsatzsteuerfrei erfolgt und die Voraussetzungen für den Steuersatz von 0% erfüllt sind. Sollte sich im Nachhinein herausstellen, dass diese Voraussetzungen entgegen der Bestätigung nicht vorlagen (z.B. durch eine Außenprüfung), erkläre ich mich damit einverstanden, dass die zu wenig entrichtete Umsatzsteuer nachträglich in Rechnung gestellt wird.

Bitte beachte, dass Bestellungen mit Firmenanschrift oder Mehrfachbestellungen, die die maximale Bestellmenge 2 Stück überschreiten, storniert werden und der Kaufbetrag erstattet wird.

Für den reibungslosen Ablauf bitten wir dich, bei Fragen oder Unklarheiten VOR dem Kauf um Rücksprache. Vielen Dank.


Weitere Informationen kannst du im Dokument vom Bundesministerium für Finanzen einsehen:

Nullsteuersatz für Umsätze im Zusammenhang mit bestimmten Photovoltaikanlagen


Artikelbeschreibung:

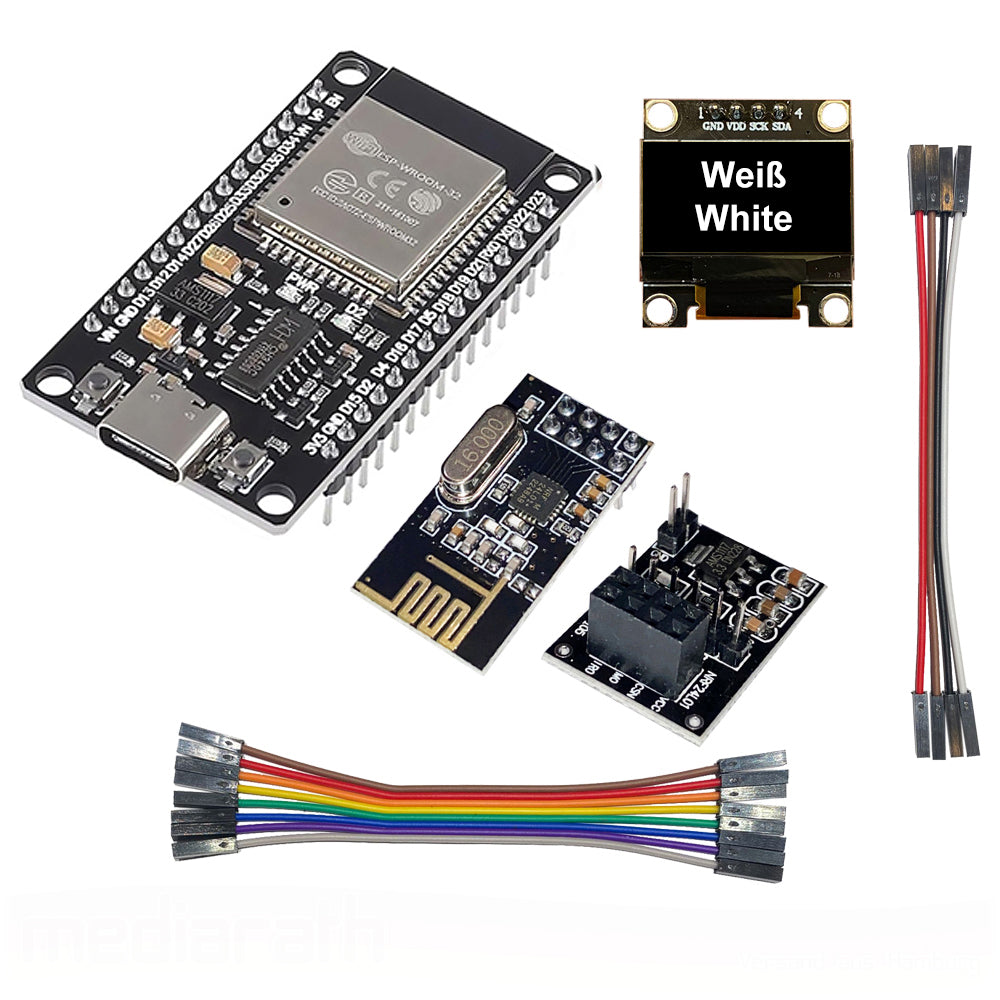

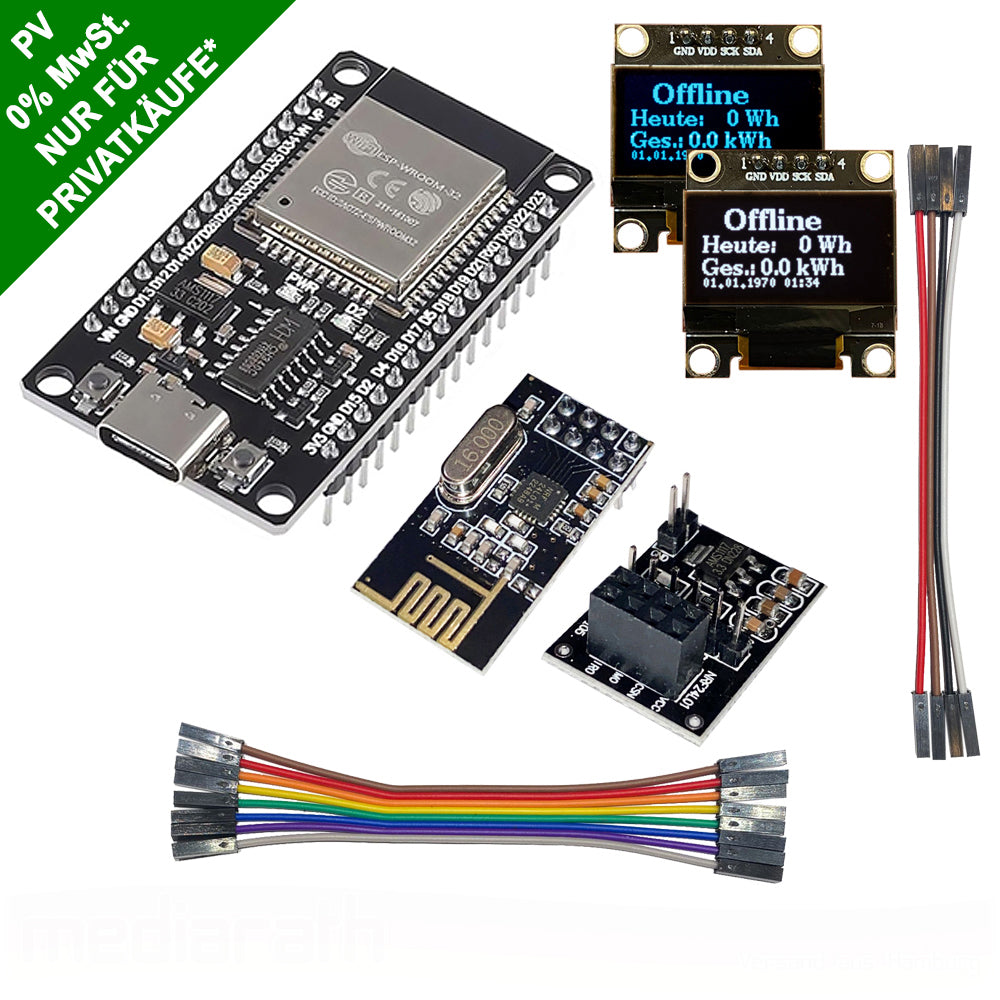

openDTU / AhoyDTU DIY Kit

Dieses DIY Kit eignet sich um die Daten eines Hoymiles Wechselrichters auszulesen.

Die Kommunikation mit den Hoymiles-Wechselrichtern erfolgt über 2,4GHz über Funk. Es ist möglich die aktuellen Werte wie Leistung, Strom, Tagesenergie abzurufen. Setzen von Parametern wie dem Leistungslimit über Webinterface oder MQTT.

Folgende Hoymiles Wechelrichter werden aktuell von OpenDTU mit dem NRF24L01+ Funkmodul unterstützt: HM-300, HM-350, HM-400, HM-600, HM-700, HM-800, HM-1000, HM-1200, HM-1500

Weitere von OpenDTU unterstützte Wechselrichter: Solenso SOL-H350, Solenso SOL-H400, Solenso SOL-H800, TSUN TSOL-M350*, TSUN TSOL-M800*, TSUN TSOL-M1600*

*Anmerkung zur TSUN-Kompatibilität: Die Kompatibilität mit OpenDTU hängt höchstwahrscheinlich mit der Seriennummer des Wechselrichters zusammen. Derzeitige Erkenntnisse deuten darauf hin, dass TSUN-Wechselrichter mit einer Seriennummer, die mit "11" beginnt, unterstützt werden, während Wechselrichter mit einer Seriennummer, die mit "10" beginnt, nicht unterstützt werden.

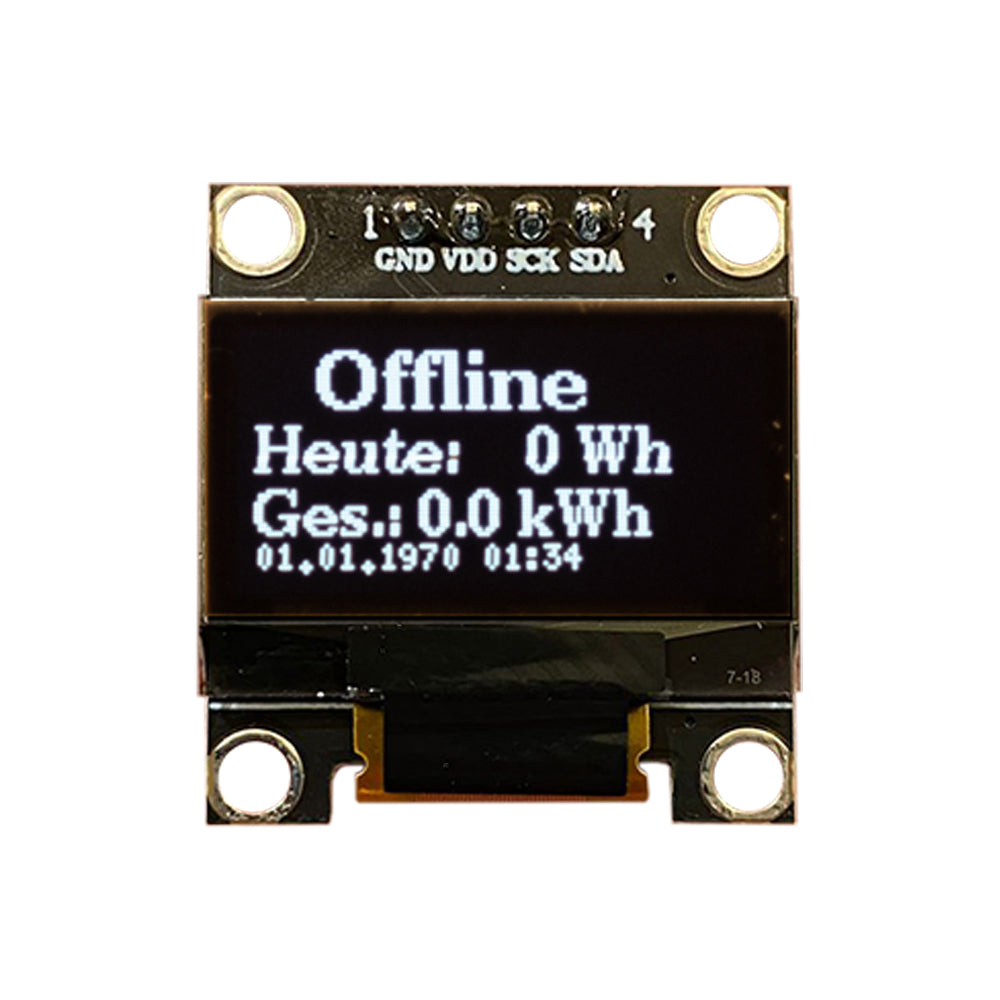

Das optional enthaltene OLED Dispaly besticht durch eine hohe Darstellungsqualität. Bei der größe von ca. 2,44cm hat es eine Auflösung von 128 x 64 Pixel. Damit werden Texte und Grafiken mit einem hohen Detailgrad und Schärfe dargestellt.

Mit dem I2C Anschluss kannst du das Display kinderleicht in deine DIY Projekte einbinden. Vollständig kompatibel mit Arduino, 51er Serie, MSP430 Serie, STM32 / 2, CSR IC, etc.


OpenDTU ist ein Open Source Projekt und steht unter der Lizenz:

GNU General Public License v2.0

Weitere Informationen zu Lizenz, Firmware und Installation:

https://github.com/tbnobody/OpenDTU


Wichtiger Hinweis:

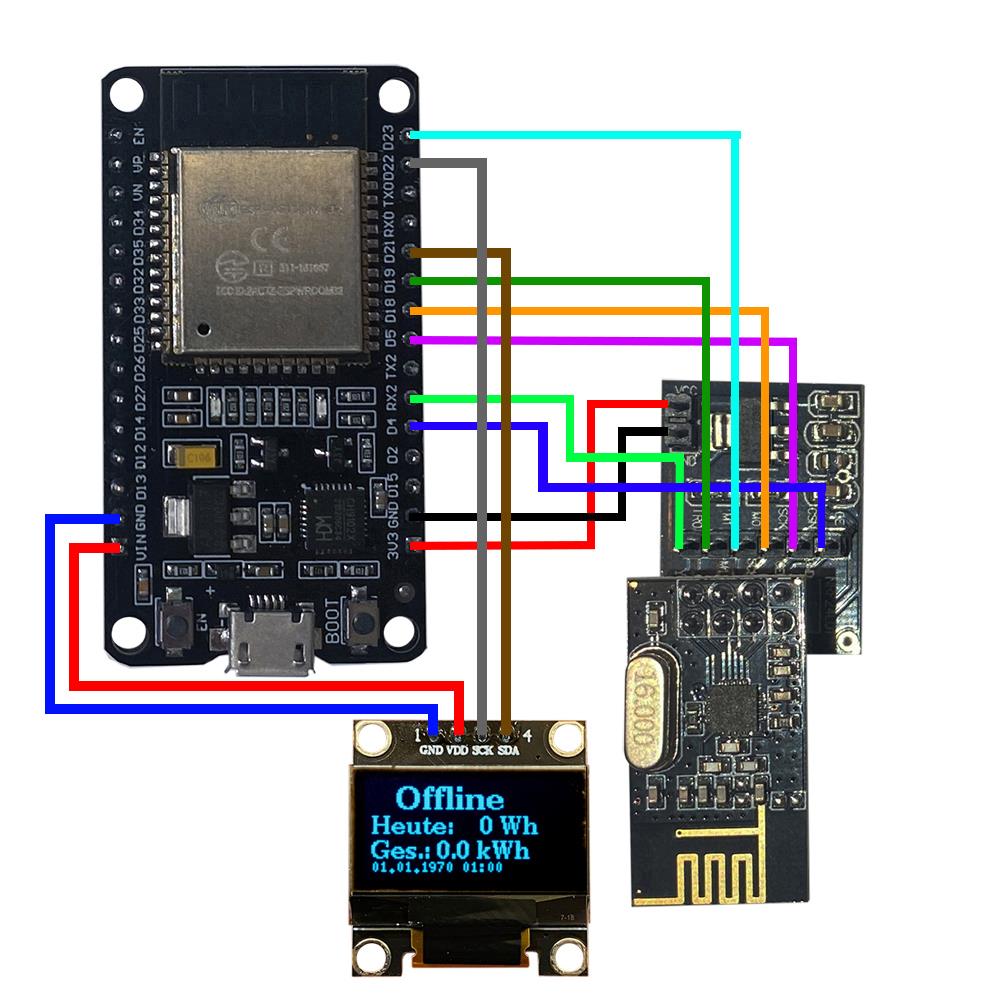

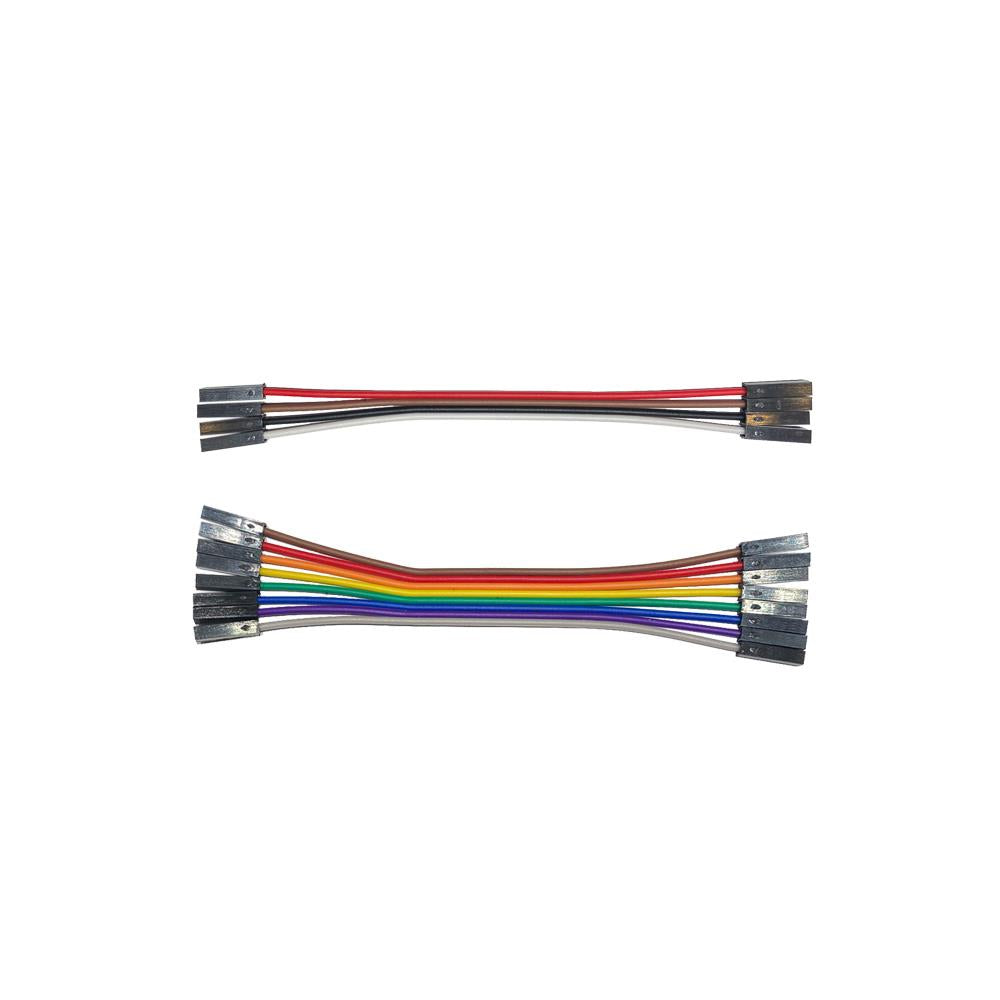

Kein Löten erforderlich. Es müssen lediglich die PIN-Kabel zusammengesteckt werden. Bitte beachte die Einrichtungsanleitung zur Erstinbetriebnahme. Insbesondere das Display muss mit einer Konfigurationsdatei aktiviert werden.

Ein QR-Link bzw. ein Link zur Anleitung wird in Form eines A6 Flyers beigelegt.


Auch eine Installation von AhoyDTU ist möglich. Dies muss allerdings selbst vorgenommen werden. Weitere Infos siehe Link:

https://github.com/lumapu/ahoy

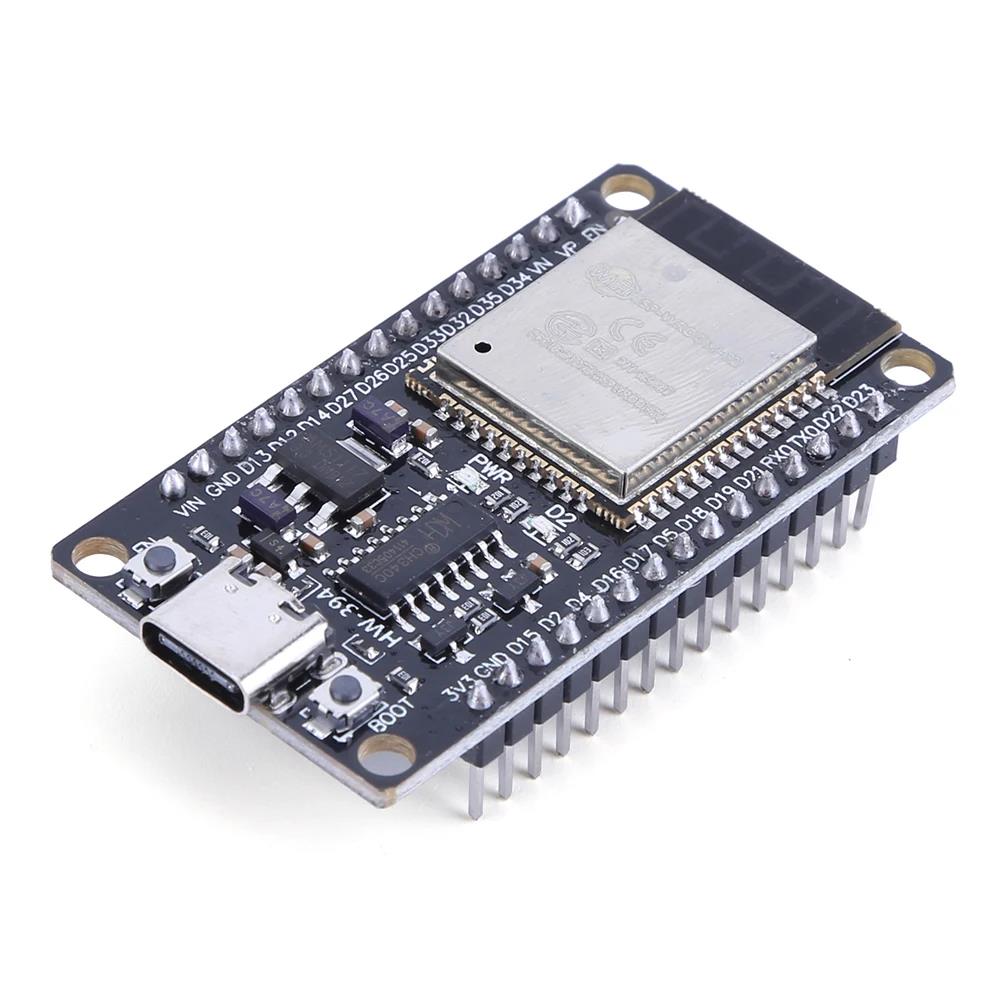

Technische Daten ESP32:

Wi-Fi Typ: IEEE 802.11 b/g/n 2.4GHz

Sicherheitsprotokolle: WEP/WPA-PSK/WPA2-PSK

Bluetooth: Classic und BLE

Chipsatz: ESP-32

Prozessor: Tensilica LX6 Dual-Core

Arbeitsspeicher: 512kB

Speicher: 4MB

Taktfrequenz: 80-240MHz

Betriebsspannung: 3,3V / 5V

Betriebsstrom durchschnittlich: 80mA

Netzteil erforderliche min. Nennleistung: 500 mA

Schnittstellen: UART / I2C / SPI / DAC / ADC

Arbeitstemperatur: -40°C - 85°C

Micro-USB-Anschluss

Kompatibel mit Arduino

Kompatibel mit NodeMCU

Kompatibel mit Tasmota

Kompatibel mit vielen Shields/Modulen

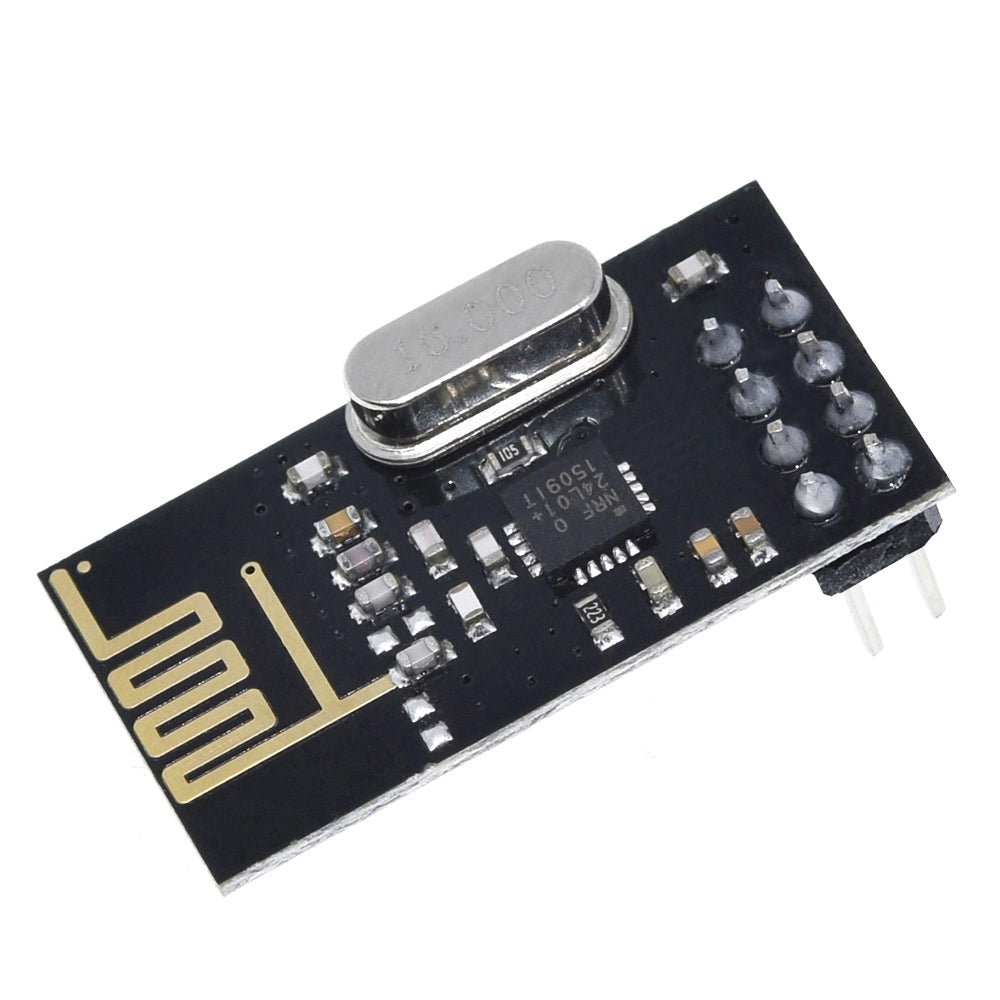

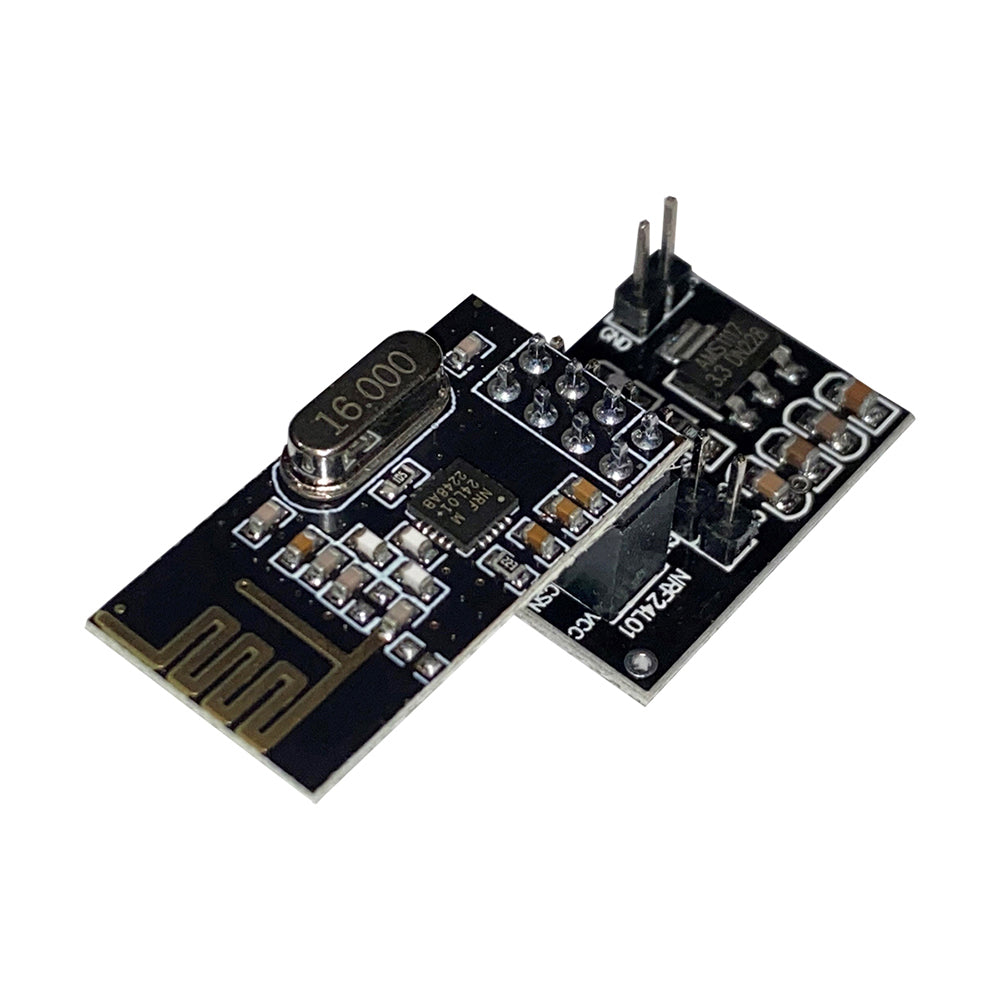

Technische Daten NRF24L01+:

Modell: NRF24L01+

2,4Ghz Funkmodul

Frequenzbereich: 2400 - 2525 MHz

Funkkanäle: 6

Betriebsspannung: 1,9V - 3,6V

Betriebsstrom durchschnittlich: 12,5mA

Standby-Verbrauch: 32µA

Wakeup-Time: 130µS

Übertragungsrate: bis zu 2Mbps (2Mbps/1Mbps/250Kbps)

Antenne: im PCB-Board integriert

Größe: 28,4 x 15 x 5,6 mm

PIN Abstand: 2,54 mm

Betriebstemperatur -40 - 85°C

Automatische übertragung von abgebrochenen Paketen

SPI-Schnittstelle für Mikrocontroller wie Arduino Raspberry Pi

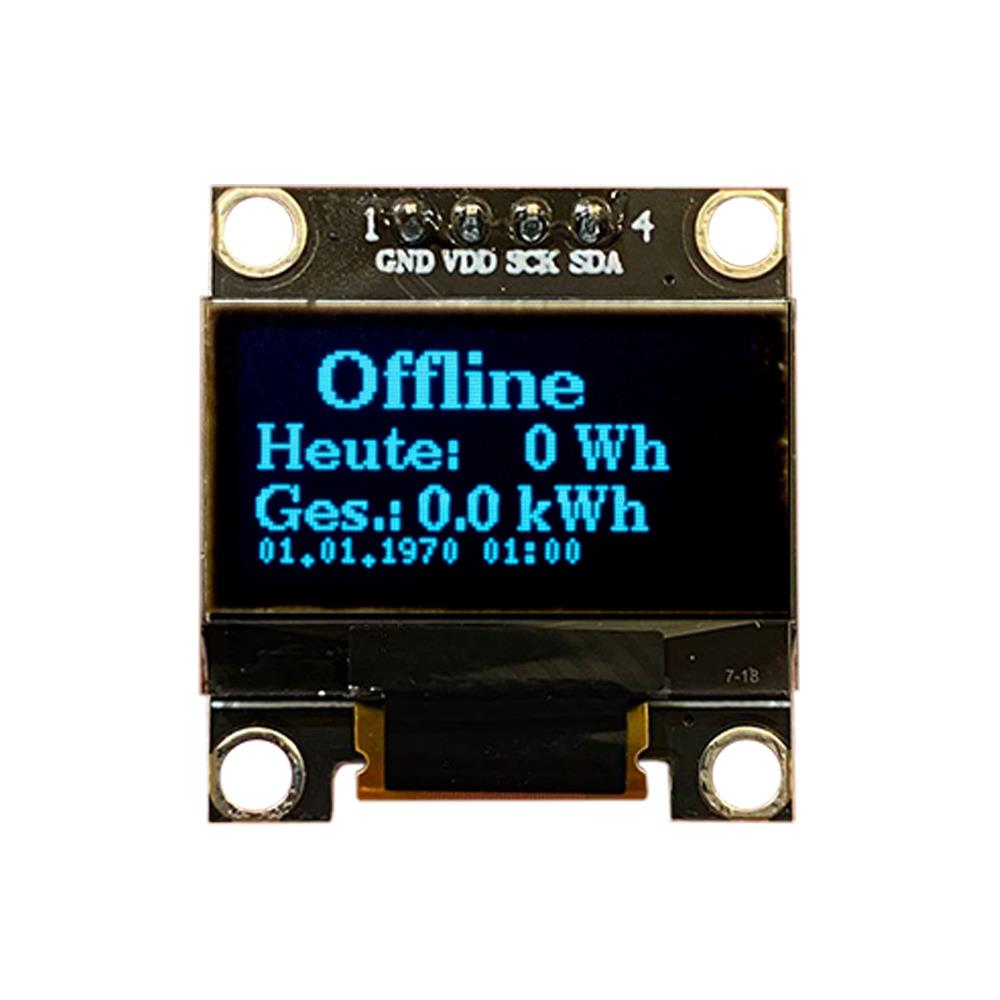

Technische Daten Display:

OLED Display Modul

Modell: SSD1306

Größe: 0,96 Zoll / 2,44cm

Auflösung: 128 x 64 Pixel

Betrachtungswinkel:> 160 °

Unterstützte-Plattform: Serie 51, Serie MSP430, Serie STM32/2 usw.

Sehr geringer Stromverbrauch: 0,04 W im Normalbetrieb

Breite Spannungsunterstützung: DC 3,3V-5V

Arbeitstemperatur: -30°C - 80°C

Kommunikationsmethode: IIC, nur 2 E / A-Ports

Hintergrundbeleuchtung: OLED-Selbstbeleuchtung, keine Hintergrundbeleuchtung erforderlich

Pin-Definition:

1. VCC: 3,3-5 V

2. GND: Masse

3. SCL: Serielle Uhr

4. SDA: Serielle Daten

Weitere Infos:




Weiteres:

Neuware sofort lieferbar



Setvarianten:

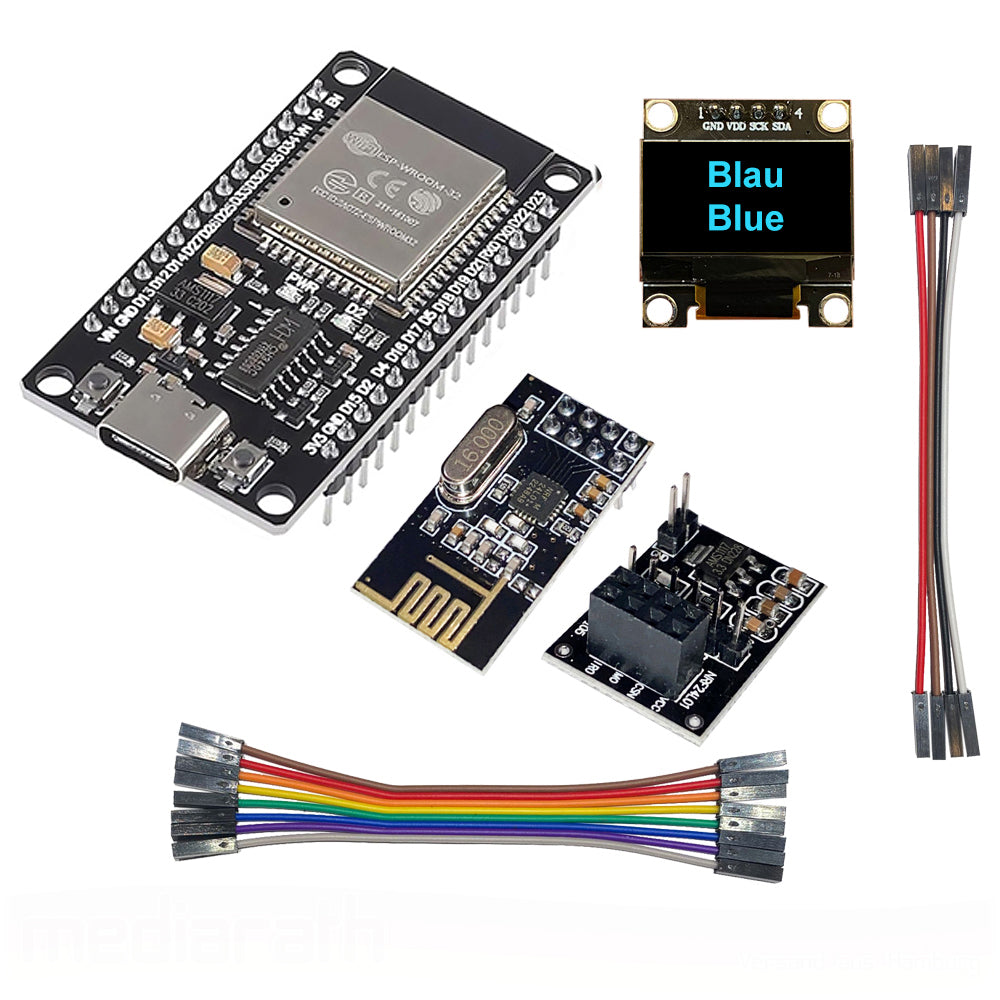

Set Weiß + OpenDTU Firmware Set Blau + OpenDTU Firmware Set Weiß ohne Firmware Set Blau ohne Firmware
