Shelly 1 One Gen3 WiFi 16A AC DC Relais opt. Plus Addon & DS18B20 Temp Sensor

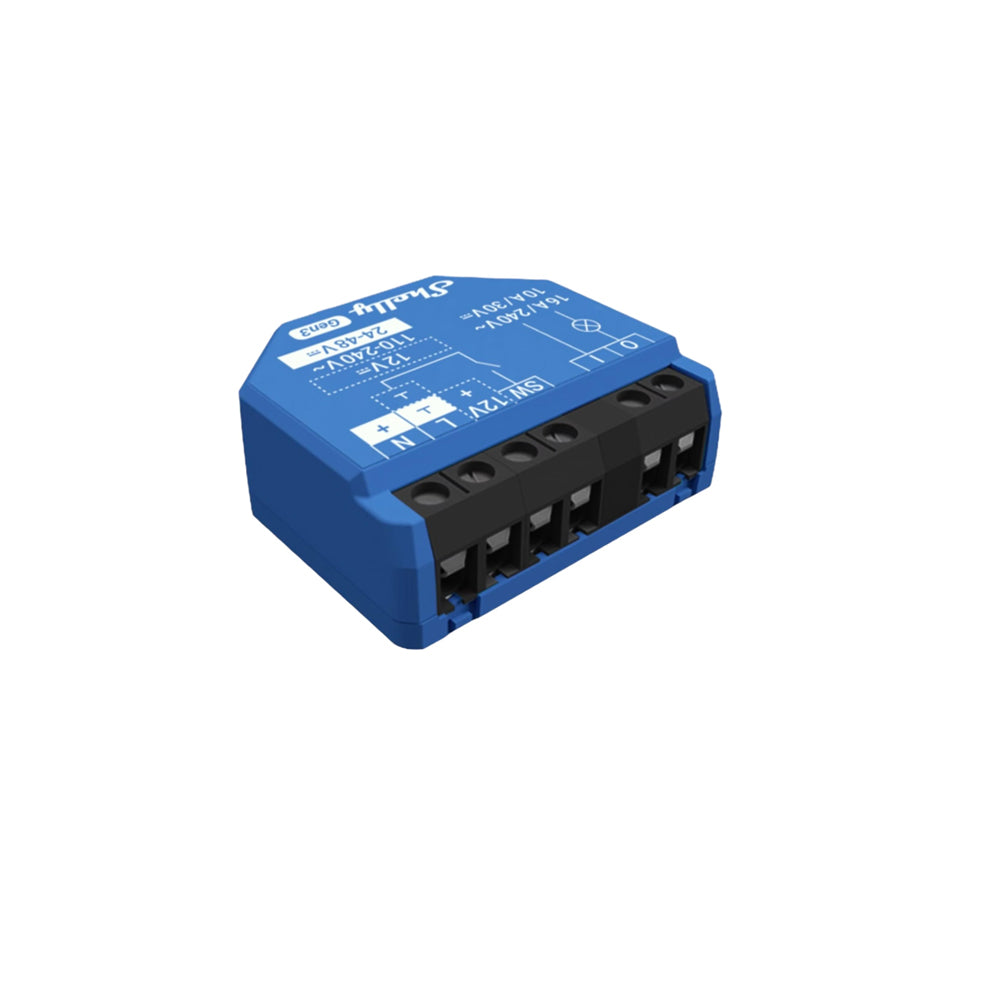

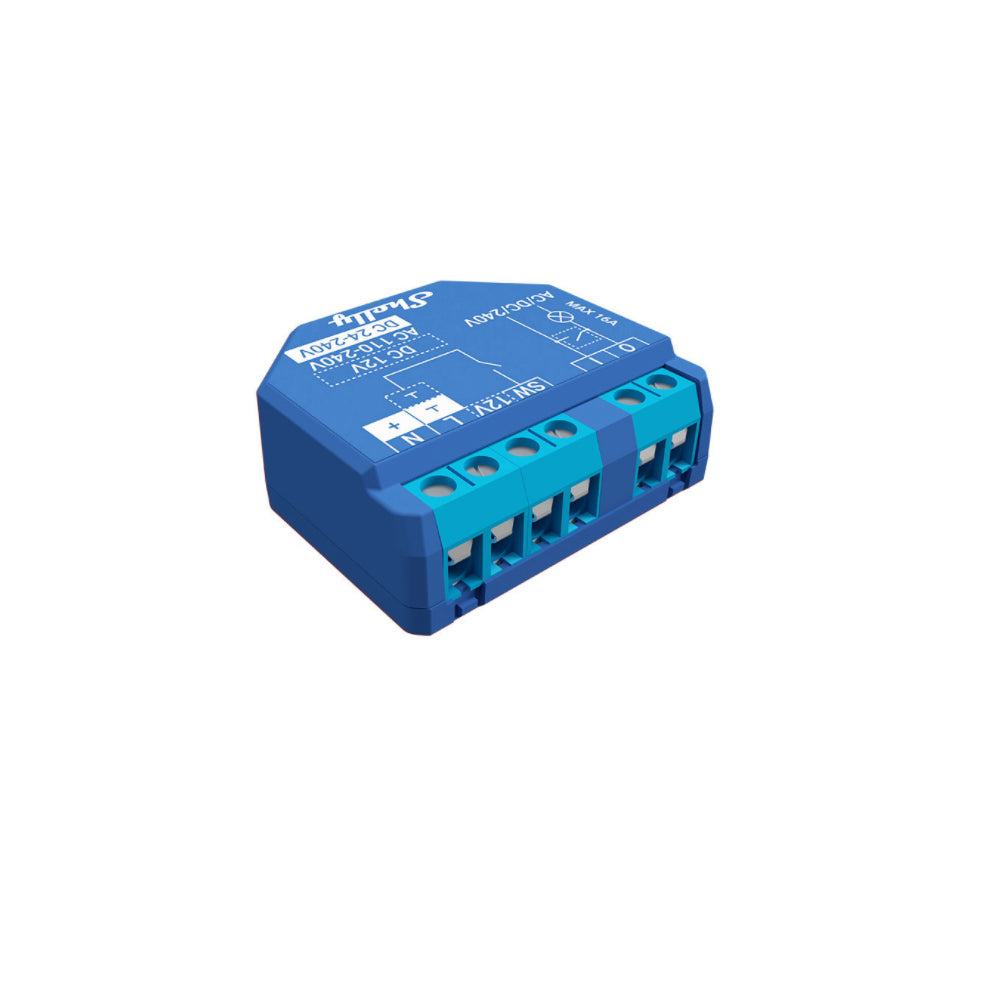

Artikelbeschreibung Shelly 1 Gen3

Unterputz WiFi Smart Switch

Der Shelly 1 Gen3 ist ein kleiner, smarter WLAN-Schalter mit potentialfreien Kontakten zur Fernsteuerung elektrischer Geräte wie Lampen, Steckdosen oder Tore über Smartphone, Tablet, PC oder ein Heimautomationssystem. Er kann eigenständig in einem lokalen WLAN-Netzwerk betrieben werden oder über Cloud-Dienste gesteuert werden.

Im Vergleich zum Vorgänger bietet der Shelly 1 Gen3 einen verbesserten Prozessor und 8 MB Speicher, was für höhere Leistung und zuverlässigen Betrieb sorgt.

Der Shelly 1 Gen3 eignet sich besonders zur Nachrüstung: in Unterputzdosen, hinter Lichtschaltern, Steckdosen oder an Orten mit begrenztem Platz. Er verfügt über eine eingebaute Web-Oberfläche, über die der Nutzer Gerätstatus prüfen, Einstellungen vornehmen und Steuerfunktionen bedienen kann.

Anwendungsfälle:

Gerätesteuerung: Schalte zu Hause oder unterwegs Licht, Heizungen, Türen oder andere Verbraucher.

Hausautomation: Nutze Zeitschaltpläne und Szenen, um Vorgänge automatisch auszulösen (z. B. Licht bei Sonnenuntergang).

Integration: Unterstützt viele Smart-Home-Protokolle (MQTT, Webhooks etc.), ohne zusätzlichen Hub.

Spannungsflexibilität: Funktioniert mit 110-240 V Wechselstrom, auch mit verschiedenen Spannungen im Gleichstrombetrieb.

Vielseitigkeit & Erweiterbarkeit: Ideal für Heim & Büro, neue Automatisierungsprojekte, Smart-Lighting, Garagentore etc.

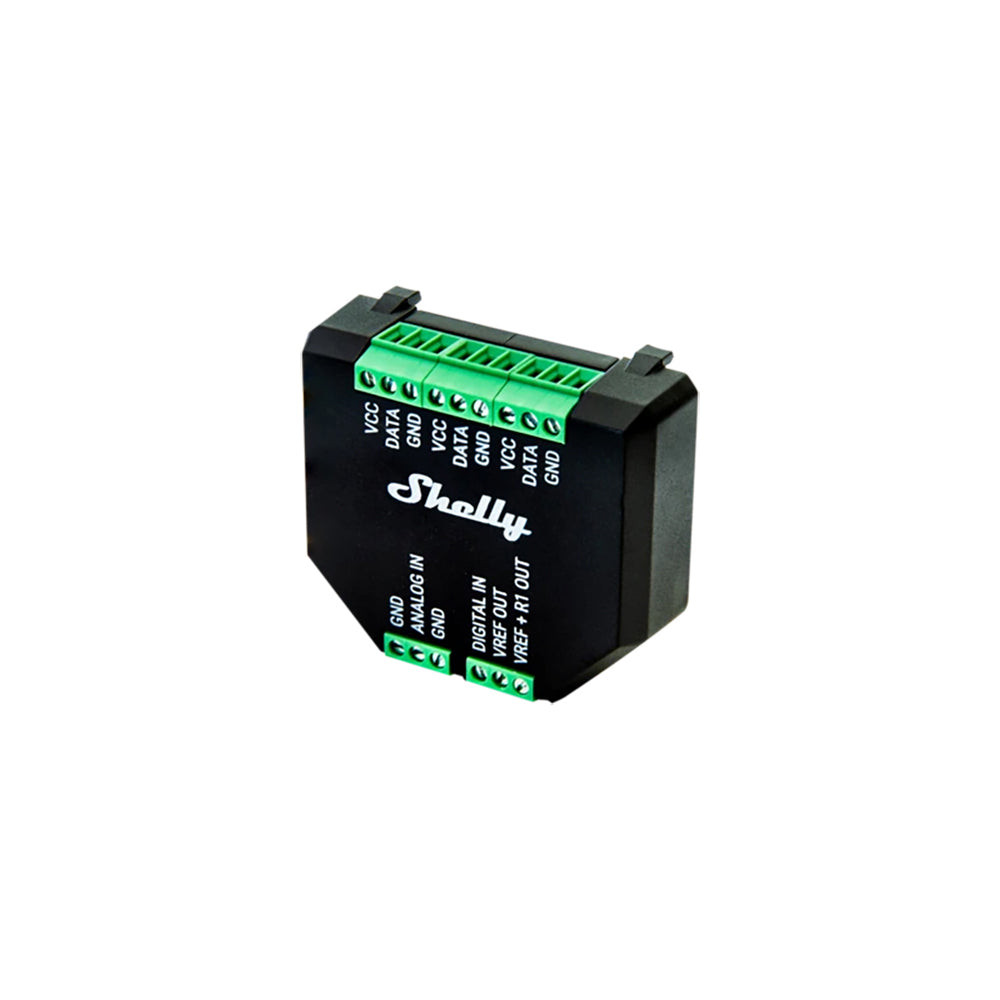

Artikelbeschreibung Shelly Plus Addon:

Addon für Shelly Plus Serie

Dieses Addon ist kompatibel mit Shelly Plus 1, Shelly Plus 1PM, Shelly Plus 2PM, Shelly Plus i4, Shelly Plus i4DC

Kann mit bis zu fünf DS18B20-Sensoren oder einem DHT22-Sensor verwendet werden

Hat einen analogen und einen digitalen Eingang

Entspechend der gemessenen Temperaturen können die zuvor erstellten Szenen bestimmte Aktionen ausführen.

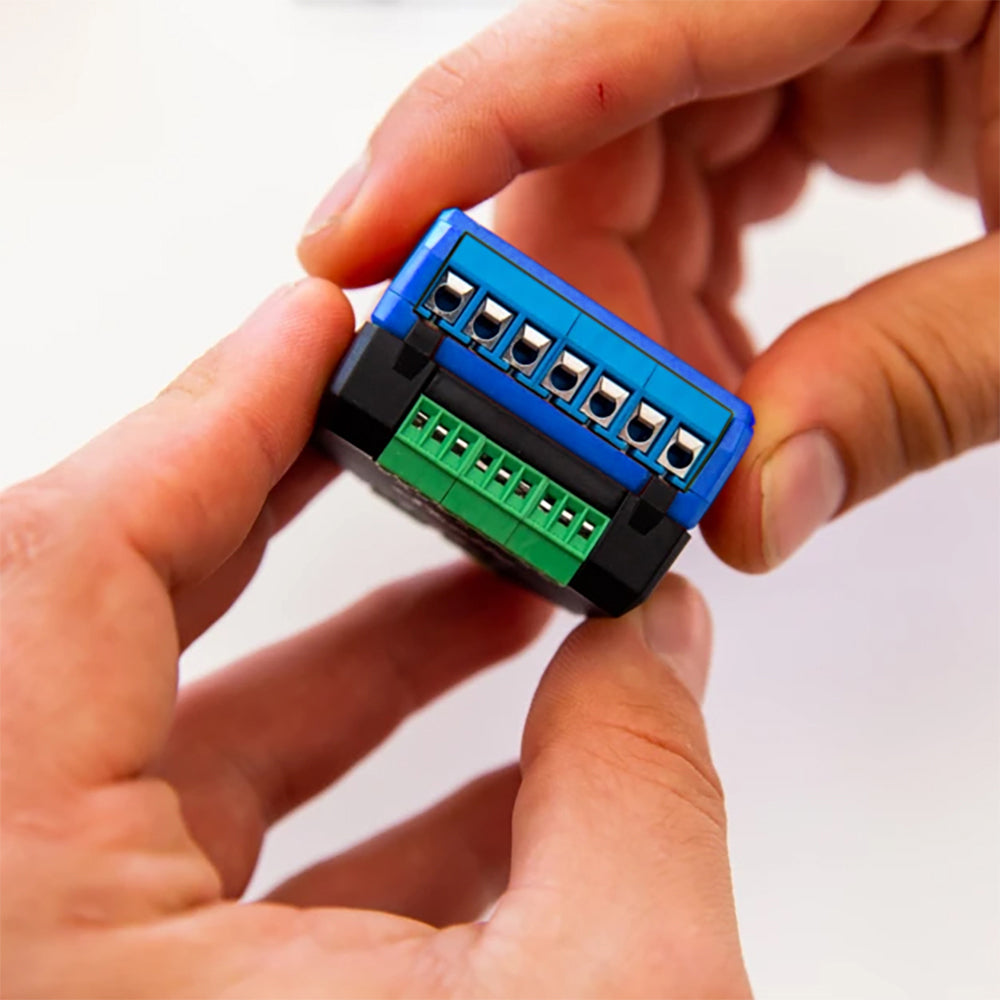

Präzises Messen und Steuern - Shelly Plus Add-on ist eine galvanisch getrennte Sensorschnittstelle für alle Shelly Plus Relais. Verwende das Add-on zur Messung von Temperatur und Luftfeuchtigkeit über seine 1-Wire-Anschlüsse oder verbinde verschiedene analoge und digitale Sensoren für komplexe Automatisierungen und höhere Effizienz.

Hoch Kompatibel - Das Shelly Plus Add-on ist mit den meisten Arduino-Sensoren kompatibel! Verwende die digitalen oder analogen Eingänge, um die gewünschten Parameter zu messen und komplexe Automatisierungsszenen auf der Grundlage der Sensordaten zu erstellen.

Steuerung des Garagentors - Du kannst einen Reed-Schalter-Sensor an den digitalen Sensor des Shelly Plus Add-on anschließen und den Status Ihres Garagentors verfolgen. Auf diese Weise weisst du immer, ob es offen oder geschlossen ist, und kannst entsprechend reagieren.

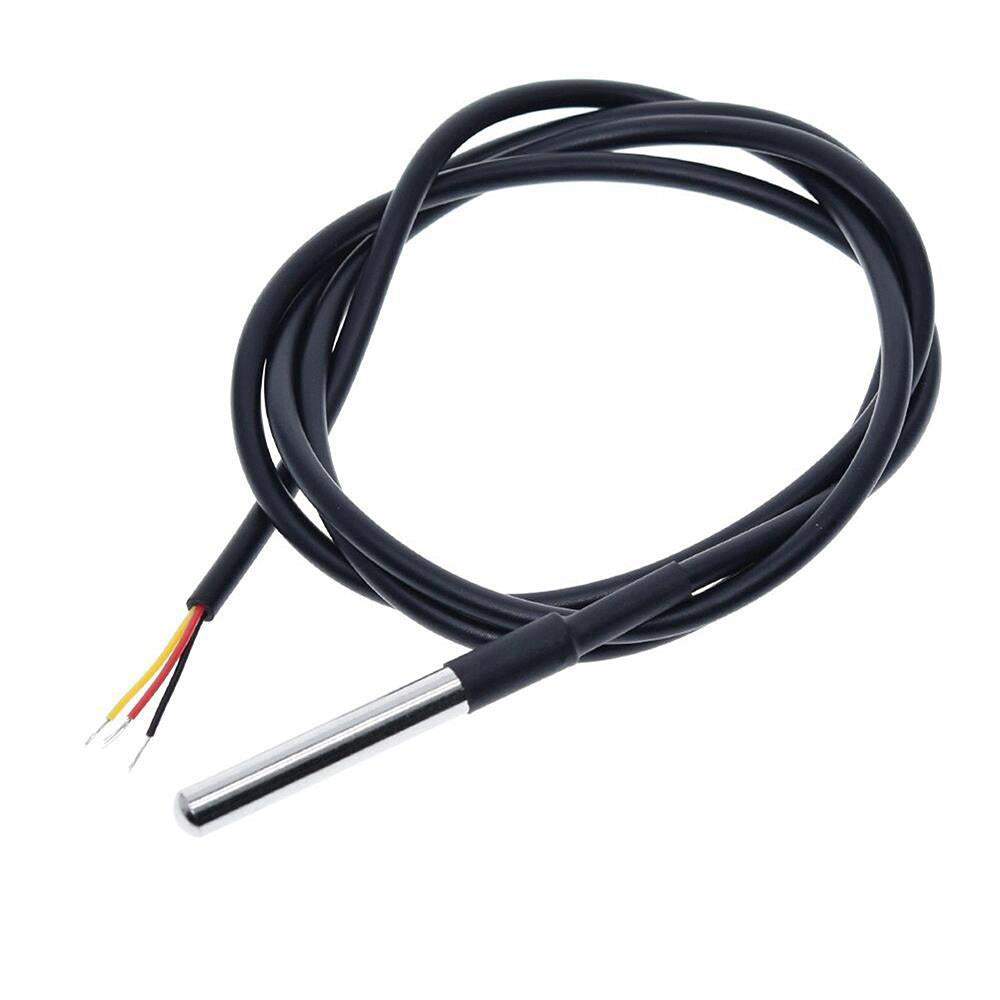

Artikelbeschreibung DS18B20 Sensor:

DS18B20 Temperatursensor

Die Sonde verwendet einen neuen DS18B20-Temperatursensorchip. Jeder Pin des Chips ist durch einen Schrumpfschlauch getrennt, um Kurzschlüsse zu verhindern. Diese Version ist wasserdicht und eigenet sich für jegleiche Innen-und Außeneinsätze.

Passend für deinen Shelly Temperatursensor oder Arduino, Raspberry Pi Projekte.

Der Sensor unterstützt einen breiten Temperaturbereich von -55 °C bis 125 °C

Es stehen 5 Kabellängen zur Auswahl: 1m - 3m - 5m - 10m

Technische Daten Shelly 1 Gen3:

Gerätename: Shelly 1 Gen3

WLAN-Standard: IEEE 802.11 b/g/n (2,4 GHz)

Bluetooth: Version 4.2 mit BLE-Unterstützung

Reichweite: Bis zu 30 m in Innenräumen, bis zu 50 m im Freien (abhängig von den Bedingungen)

Abmessungen: 37 x 42 x 16 mm

Gewicht: 26 g

Maximales Drehmoment der Schraubklemmen: 0,4 Nm / 3,5 lbin

Leiterquerschnitt: 0,2 bis 2,5 mm² / 24–14 AWG

Montage: Wandkonsole oder Unterputzdose

Gehäusematerial: Kunststoff

Gehäusefarbe: Blau

Betriebstemperatur: -20 °C bis 40 °C

Luftfeuchtigkeit: 30 % bis 70 % relative Luftfeuchtigkeit

Versorgungsspannung: 110–240 V AC, 24–48 V DC, 12 V DC

Leistungsaufnahme im Standby: < 1,2 W

Maximaler Schaltstrom: 16 A (bei 240 V AC), 10 A (bei 30 V DC)

Maximale Schaltspannung: 240 V AC / 30 V DC

Schutzfunktionen: Überhitzung, Überspannung, Überstrom, Überlast

Interner Temperatursensor: Ja

MQTT-Unterstützung: Ja

Technische Daten Shelly Plus AddOn:

Größe: 37 x 42 x 15 mm

Gewicht: 105g

Versorgungsspannung DC: 3,3 V (vom Shelly plus Gerät)

Leistungsaufnahme: < 0,5 W (ohne Sensoren)

VCC max. Stromstärke: 10 mA

VREF OUT max. Stromstärke: 1 mA

unterstützt folgende Geräte: Shelly Plus 1/1PM, Shelly Plus 2PM, Shelly Plus i4/i4DC

Temperaturanzeige: Abhängig von den Sensoren DS18B20 oder DHT22

Anzeige der Luftfeuchtigkeit: Abhängig vom DHT22-Sensor

Digitaler Eingang: -15 V bis 0,5 V (Wahr) / 2,5 V bis 15 V (Falsch)*

Analoger Eingangsbereich: 0 bis 100%

Meldeschwelle Analogeingang: 1%**

Voltmeter-Bereich: 0 bis 10 V

Schwellenwert für die Meldung des Voltmeters: 0.1 V**

Genauigkeit Analogeingang/Voltmeter Besser als 5%

Technische Daten DS18B20 Sensor:

Modell: DS18B20

Typ: Wasserdichter Temperatursensor

Fühler: Edelstahl-Temperaturfühler

Größe des Edelstahlmantels : 6 x 30mm

Temperatur-Messbereich: -55°C - 125°C

Genauigkeit über den Bereich von -10°C - 85°C : ± 0,5°C

Einstellbare Auflösung: 9 - 12 Bit

Spannungsversorgung: 3.0 - 5.5V

Kabelbelegung: Gelb (Signal/DATA) - Rot (Spannungsversorgung/VCC) - Schwarz (Masse/GND)

Kabellänge: ja nach Wahl 1m - 10m

Weitere Infos:

Weiteres:

Neuware sofort lieferbar

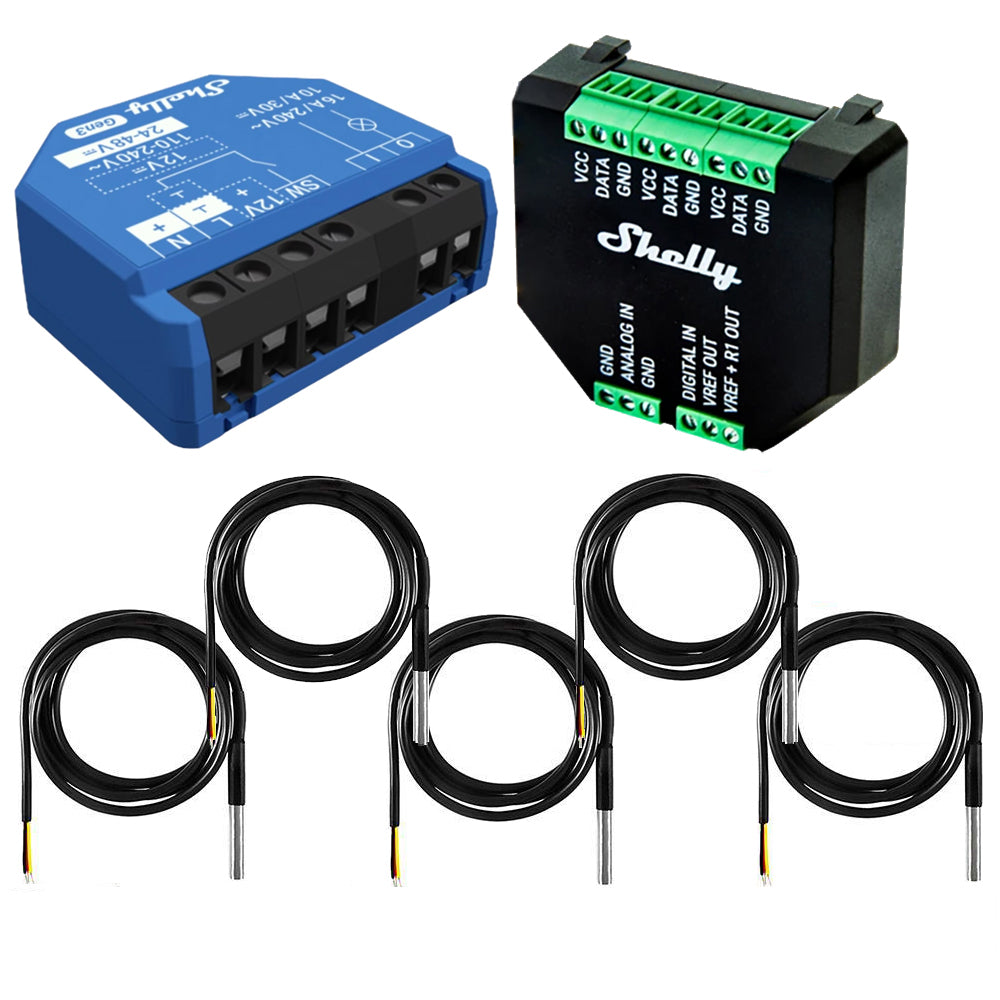

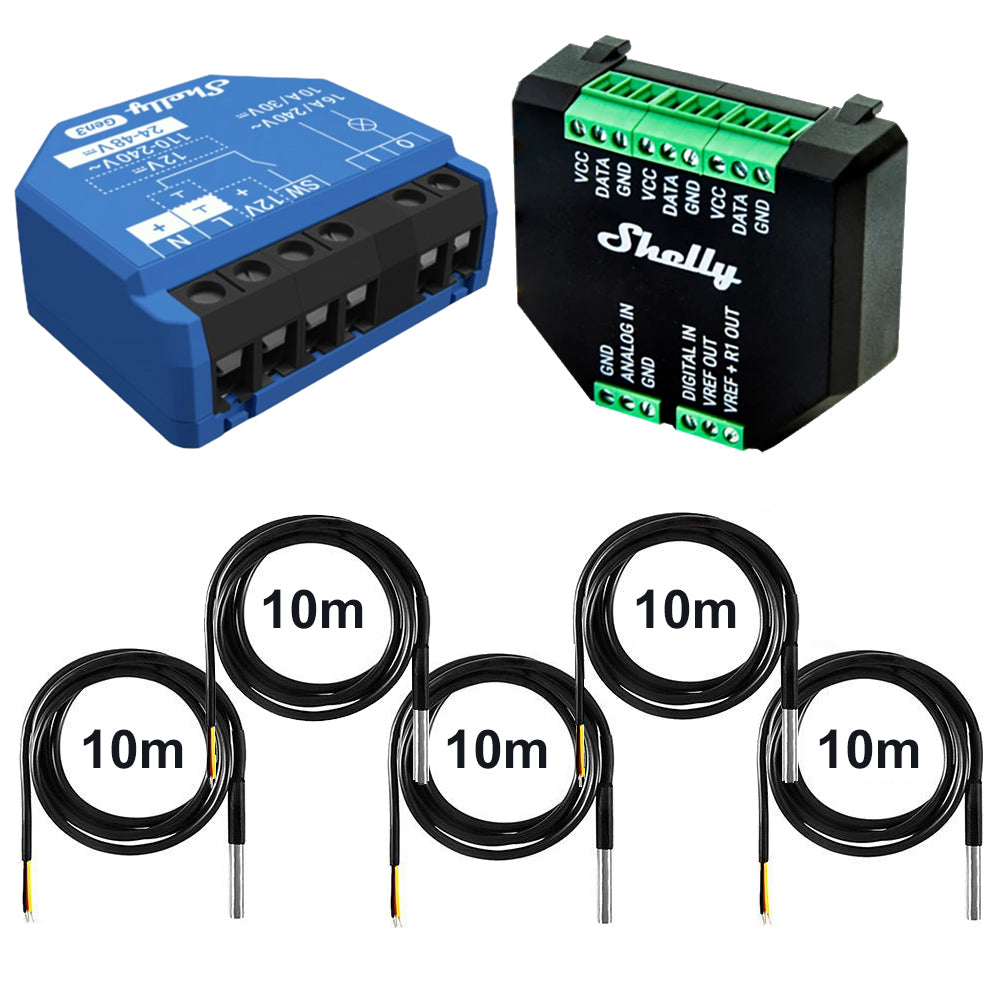

Setvarianten:

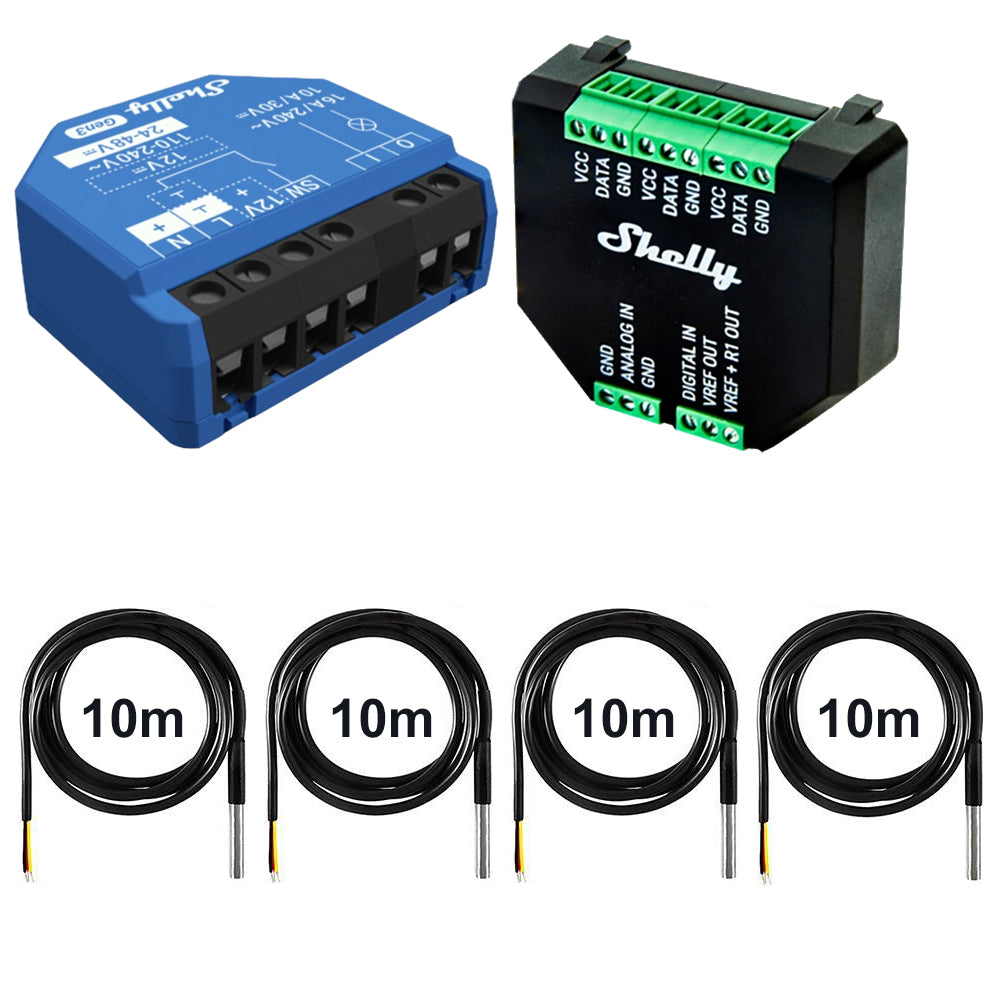

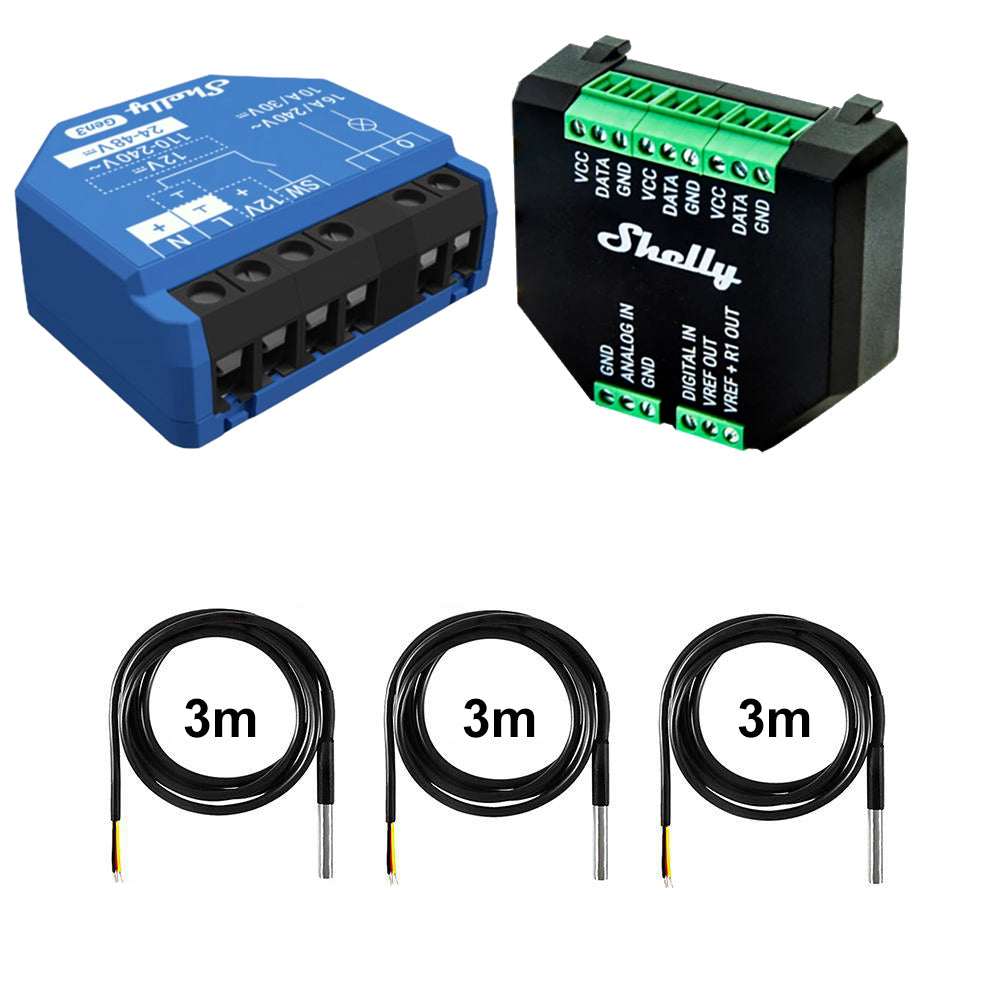

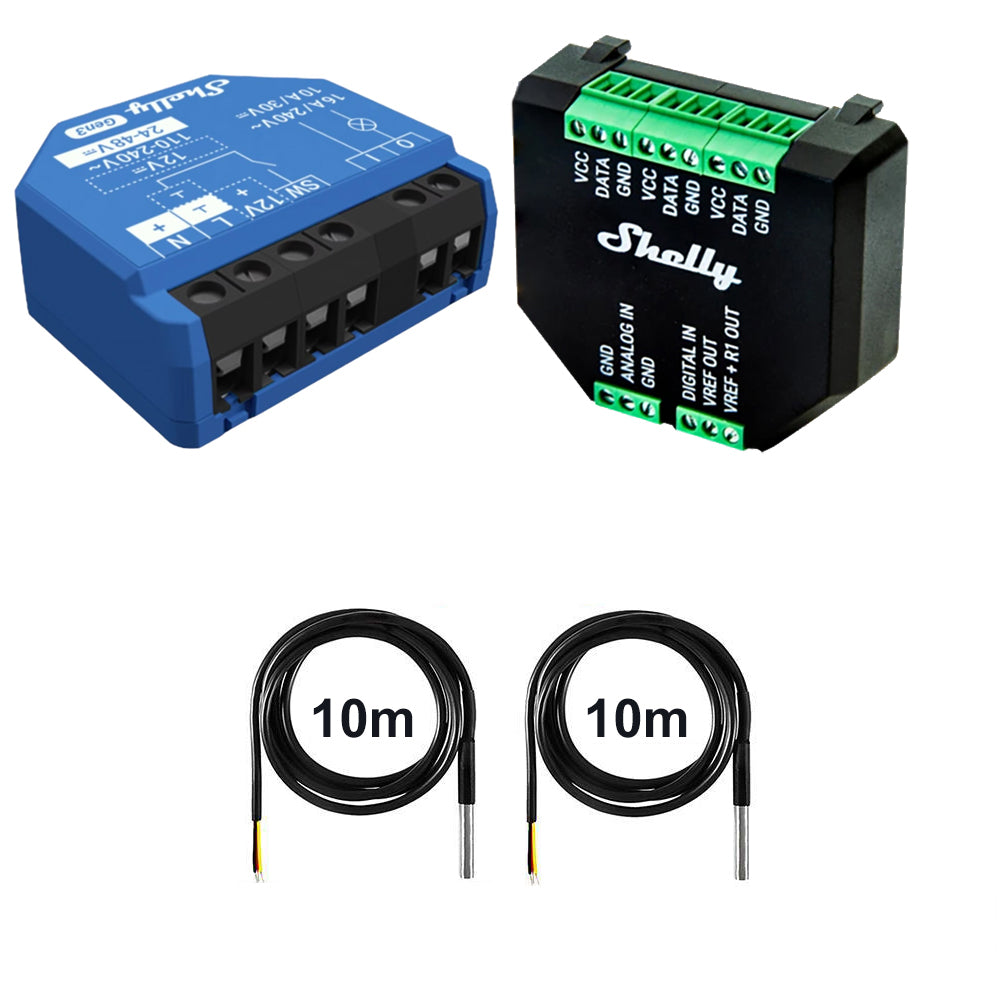

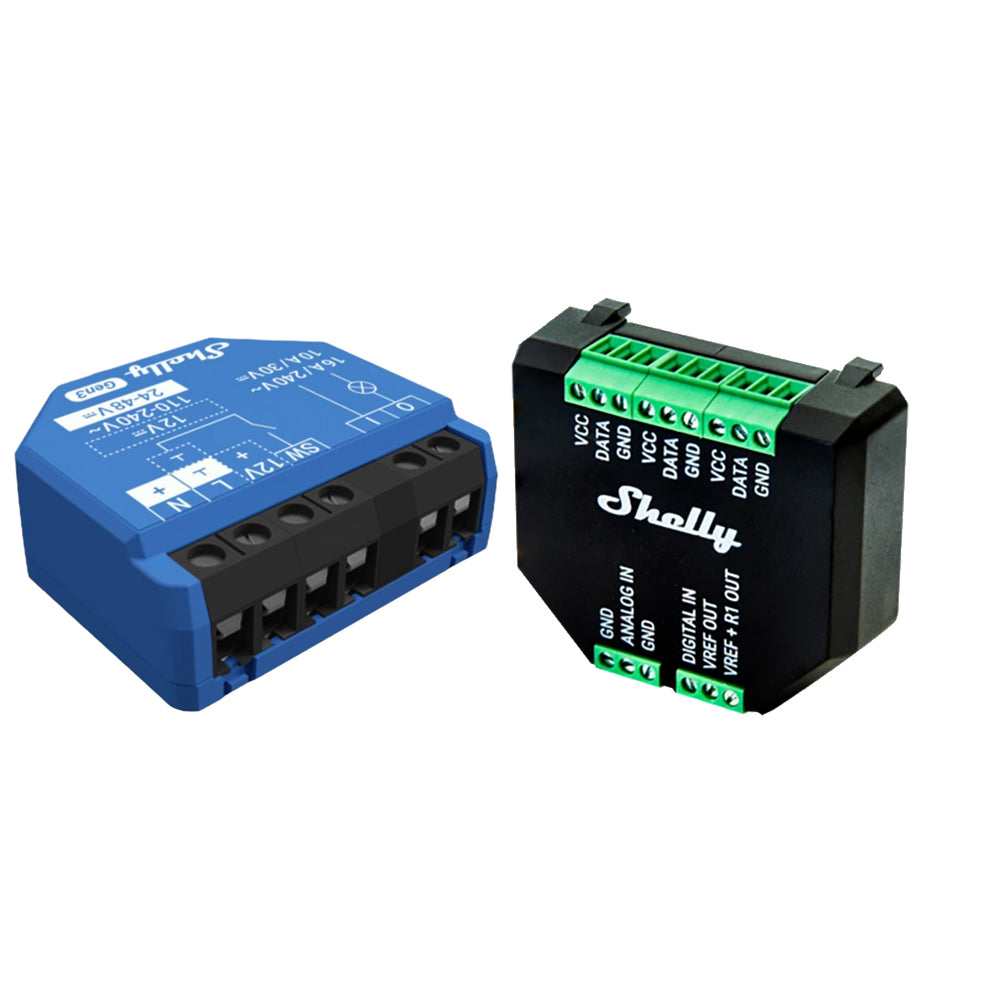

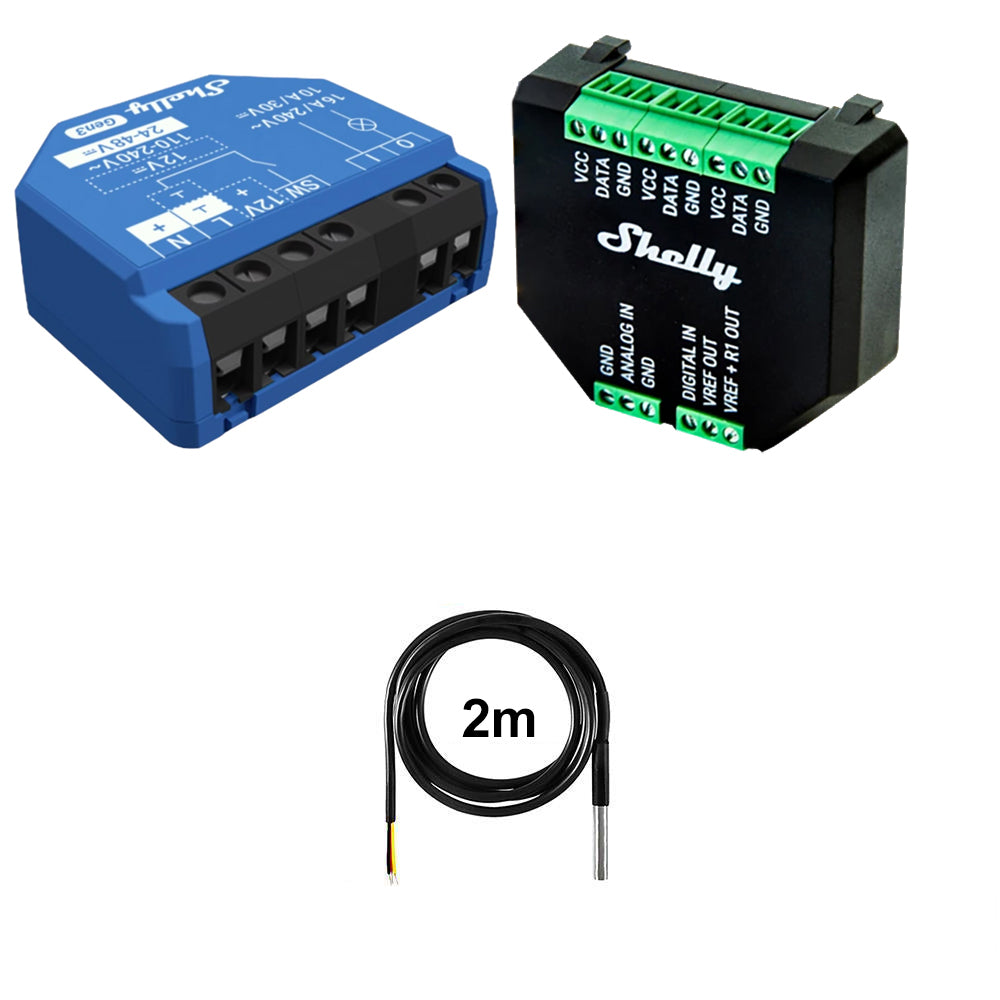

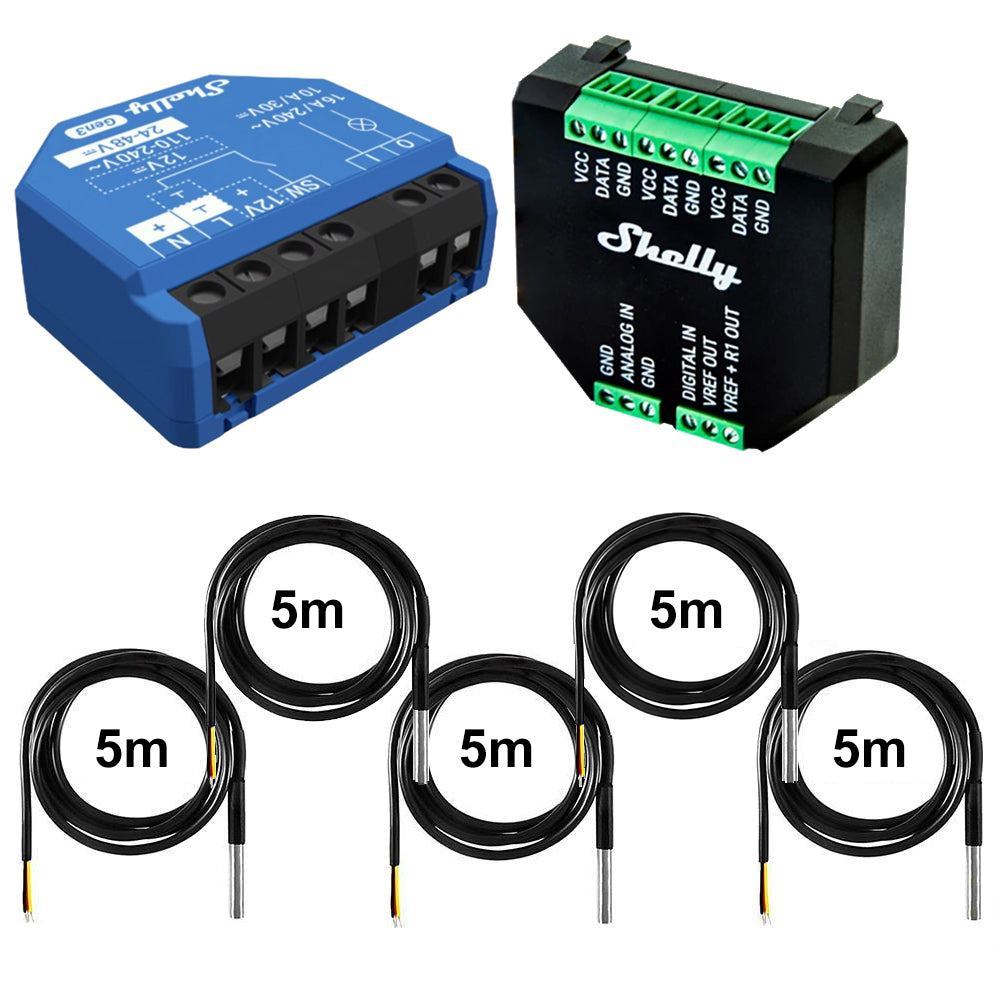

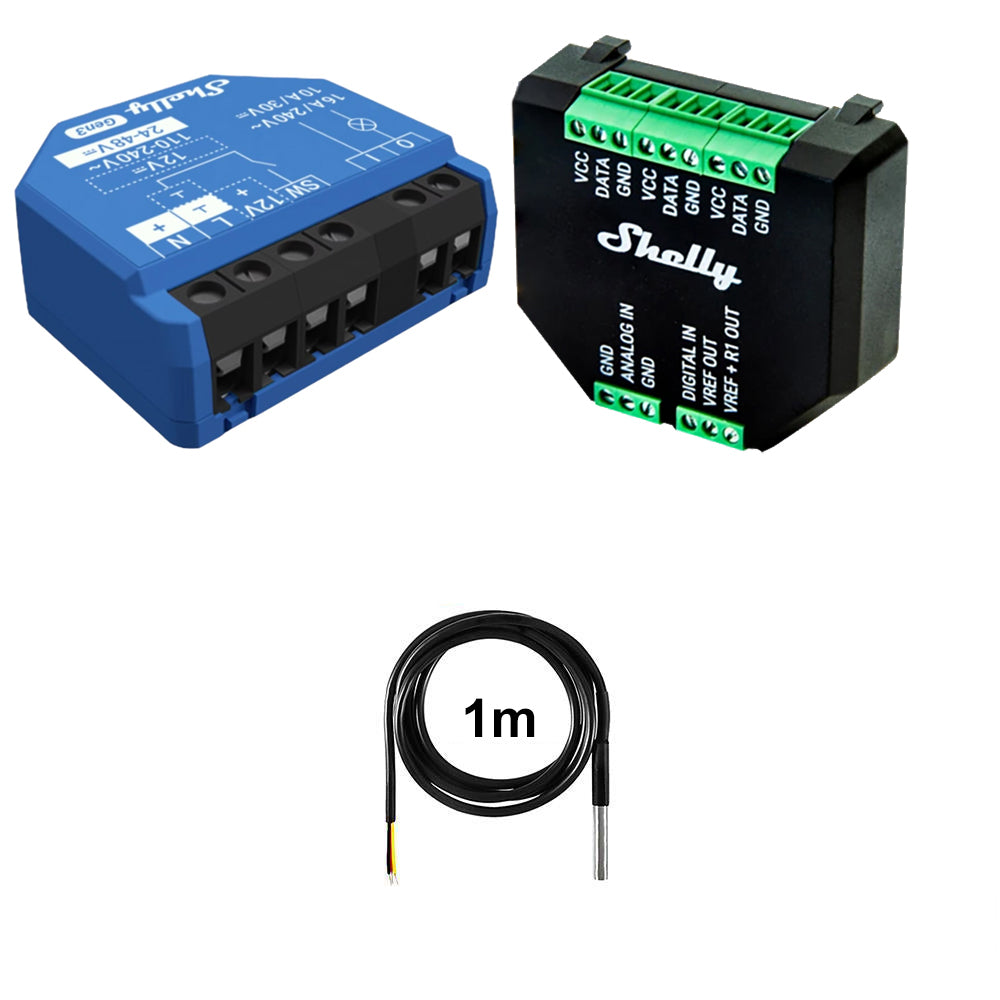

Shelly 1 Gen3 - ohne Addon Shelly 1 Gen3 + Addon ohne DS18B20 Shelly 1 Gen3 + Addon + 1x-5x DS18B20 1m Shelly 1 Gen3 + Addon + 1x-5x DS18B20 2m Shelly 1 Gen3 + Addon + 1x-5x DS18B20 3m Shelly 1 Gen3 + Addon + 1x-5x DS18B20 5m Shelly 1 Gen3 + Addon + 1x-5x DS18B20 10m
