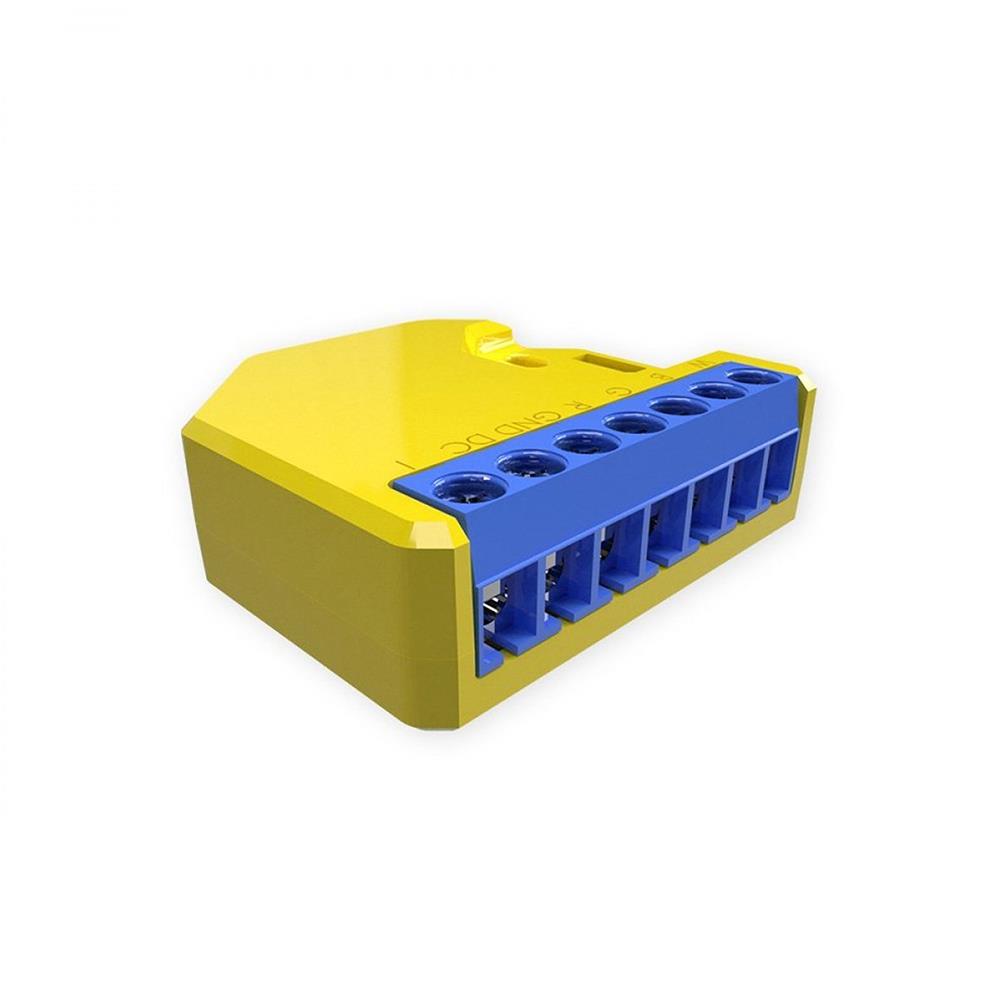

Shelly RGBW 2 12V-24V Smart Wi-Fi LED Lampensteuerung Beleuchtung

Shelly RGBW 2 12V-24V Smart Wi-Fi LED Lampensteuerung Beleuchtung

Normaler Preis €36,99 EUR
Normaler Preis €0,00 EUR Verkaufspreis €36,99 EUR
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet

Niedriger Lagerbestand - Lieferzeit 1-3 Werktage

Artikelbeschreibung:

WiFi Smart LED / Licht Controller

Der kleinste, smarteste und leistungsfähigste WiFi-Schaltaktor für dein Smart Home mit RGBW Steuerung deiner Lampen, LED, Leuchten, LED-Streifen usw...!

Unterstützt alle 12V- oder 24V-Weiß-, RGB-, RGBW-LED-Streifen und 12 / 24V-LED-Lampen mit einer kombinierten Leistung von bis zu 288W.

Der Shelly RGBW2 unterstützt die überwiegende Mehrheit von SPST/SPDT.

Dazu kommen jegliche 12 V- oder 24 V Weiß-, RGB-, RGBW-LED Streifen und 12/24V LED Lampen mit einer kombinierten Leistung von bis zu 288 W.

Unteranderem unterstützt das Gerät auch 4 Wege PWM für die Steuerung von 4 Farben der LED-Streifen (R/G/B/W)

Der RGBW2 ist per APP steuerbar. Durch die integrierte Wochenplansteuerung kannst du Sonnenauf- und untergangspläne erstellen. Verfügbar sind Farbwechsel, voreingestellte Effekte und Dimmer.

Du kannst den Shelly Standalone nutzen oder durch den offenen Ansatz des Shelly in andere Hausautomationssysteme integrieren.

Shelly-Produkte sind mit Amazon Alexa, Google Home, kompatibel. Das macht alle Geräte mit Sprachbefehlen steuerbar.

Technische Daten:

Wi-Fi Typ: IEEE 802.11 b/g/n 2.4GHz

Sicherheitsprotokolle: WEP/WPA-PSK/WPA2-PSK

Signalstärke: 1 mW

Größe: ca. 43 x 38 x 14 mm

Arbeitstemperatur: -20°C - 40°C

Eingangsspannung: 12V ~ 24V DC

Leistungsaufnahme Ruhebetrieb: <1,0 W

Ausgang 4 Wege PWM: R/G/B/W

Ausgang 3 Wege PWM: R/G/B

Ausgang 4 Wege PWM: 4x weiße Strips oder 4x12/24V-LED-Glühlampen

Ausgangsleistung 12V: 144W kombiniert / 45Watt pro Kanal

Ausgangsleistung 24V: 288W kombiniert / 90Watt pro Kanal



Neuware sofort lieferbar

Tasmota english Tasmota individual language (send us a message) eWeLink (no Tasmota)
